Поиск связанных

Для сети, построенной по типу графа (например инженерная или дорожная сеть) можно проверить связанность элементов для указанных узлов.

Что бы найти связанные элементы сети надо:

  1. Сделать редактируемым слой, в котором будет производиться поиск связанных элементов.

  2. Нажать кнопку Инструменты анализа сети на странице карты.

  3. В появившемся меню выбрать пункт Поиск связанных, после чего справа от карты откроется окно для поиска.

  4. Далее следует указать объект, с которым требуется проверить связанность. Для этого надо сделать щелчок по объекту (он замигает) и в окне Поиск связанных нажать кнопку Добавить элемент. Указывать можно любой объект инженерной сети за исключением участков. В результате объект добавится в список и на нем будет установлен флажок . Таким образом имеется возможность добавить несколько элементов. Если объект добавлен ошибочно, убрать его из списка можно нажав на кнопку Удалить элемент справа от него.

  5. Дополнительно можно настроить в каком направлении будет производится поиск:

    • без учета направления - в поиске будут участвовать все объекты, независимо от направления стрелок на участках;

    • по направлению ввода рёбер - в поиске будут участвовать только объекты по направлению участков (стрелочек);

    • против направления ввода рёбер - в поиске будут участвовать только объекты против по направления участков (стрелочек).

    Настройка производится выбором соответствующего пункта из списка, располагающегося сверху окна поиска:

    Выбор направления поиска

    Рисунок 42. Выбор направления поиска


  6. В том случае, если надо чтобы в поиске участвовали в том числе и отключенные объекты, то есть чтобы поиск осуществлялся независимо от состояния объектов, надо установить опцию Игнорировать состояние.

  7. Для запуска поиска нажать кнопку , после чего связанные объекты будут окрашены зеленым цветом. Если объекты не связаны с указанными, то их окраска не изменится.

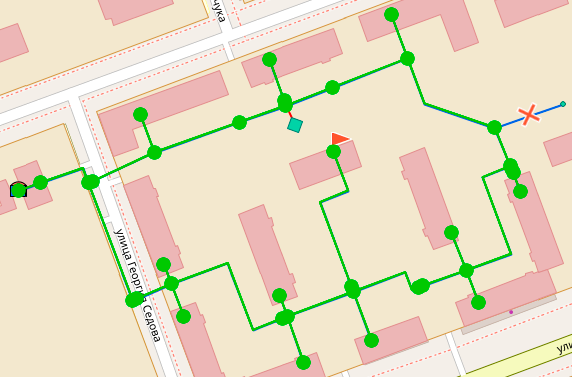

    Поиск связанных элементов

    Рисунок 43. Поиск связанных элементов


Для выделения найденных в результате поиска объектов и закрытия окна поиска надо в окне Поиск связанных нажать кнопку Выделить как группу .

Для очистки списка поиска нажмите кнопку .
