Разбиение участка на два узловым объектом (внедрение объекта в существующую сеть)
Настоящая версия позволяет внедрить типовой символьный объект в уже нанесенный участок сети. Если объект вставляется не в начало или конец участка, то при вставке объекта на существующий участок, этот участок разбивается на два участка: один перед объектом, другой после.
Для внедрения символьного объекта в существующий участок:
-
Выделите участок на карте.
-
Нажмите кнопку Изменить геометрию
. -
Подведите курсор к месту внедрения объекта, синей точкой будет обозначено место внедрения.
-
Нажмите правую клавишу мыши, в появившемся контекстном меню выберите пункт .

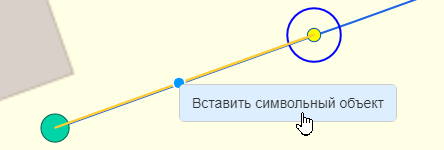

Рисунок 34. Внедрение символьного объекта
-
Из открывшегося списка выберите нужный объект.

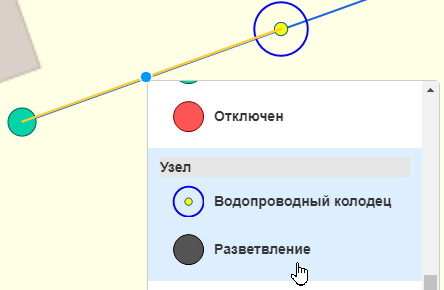

Рисунок 35. Внедрение символьного объекта
-
Для подтверждения нажмите кнопку Сохранить изменения
.

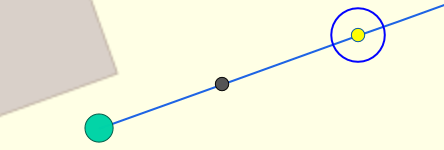

Рисунок 36. Внедрение символьного объекта
