Пример создания режима для уже существующего типа «Узел»

Предположим нам надо добавить новый объект, который будет называться Граница балансовой принадлежности. Для его добавления следует:

  1. Выделить левой кнопкой мыши в дереве тип Узел, нажать на панели инструментов диалога кнопку Новый... и в открывающемся списке указать Новый режим или выбрать пункт меню Правка|Новый режим.....

  2. В появившейся закладке Режим в строке Название ввести название создаваемого режима: Граница балансовой принадлежности.

  3. Нажать кнопку Новый, после чего откроется окно Редактор символов, в котором надо создать новый символ для нашего режима. Для этого на панели Редактор символов следует нажать кнопку − ввод многоугольника.

  4. На панели форматирования задать параметры создаваемого объекта (для контура : цвет, узор, толщина, цвет и стиль линии).

  5. В рабочем поле окна редактора нарисовать символ.

  6. В строке Название ввести пользовательское название символа (Граница балансовой принадлежности).

  7. При необходимости изменить точку привязки (центр) символа.

    Создание нового режима

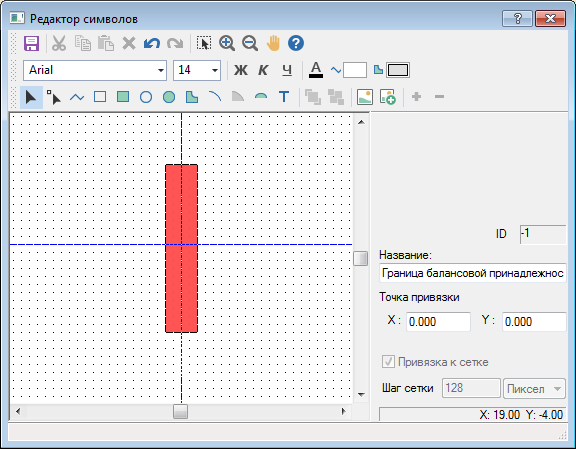

    Рисунок 40. Создание нового режима


  8. Нажать кнопку Сохранить () и закрыть окно редактора. Созданный режим отобразятся в дереве типов и режимов окна Структура слоя.

  9. Установить в строке размер: 50.

    Граница балансовой принадлежности

    Рисунок 41. Граница балансовой принадлежности


  10. Сохранить структуру слоя - кнопка Сохранить.
