Расчет пропускной способности

Опция Расчет пропускной способности на вкладке Поверочный доступна при запуске поверочного расчета от источников. Инструкция по запуску расчета приведена в разделе Запуск поверочного расчета от источников, пункт 5.

Расчет пропускной способности газопроводной сети предназначен для определения максимально возможного количества газа, которое может быть передано потребителям при условии обеспечения разрешенных и забронированных часовых расходов газа по всем потребителям.

При включенной опции ZuluGaz определяет пропускную способность газопровода qпс.гп, м3/ч, — количество газа, которое может быть передано по трубопроводу при заданном давлении в начальной точке p1 и требуемом давлении в конечной точке p2. Формулы расчета пропускной способности приведены в разделе «Оценка пропускной способности газопроводов сетей газораспределения».

При расчете сначала выполняется поверочный расчет исходного режима сети, после чего для каждого участка газопровода по формулам СТО ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 12.2.2-1-2013 определяется пропускная способность участка qпс.гп.

[Примечание]Примечание

Расчет пропускной способности выполняется по методике СТО ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 12.2.2-1-2013, которая предусматривает два условия: установление проектных значений давления газа в узлах–источниках расчетного графа (ГРС, ПРГ) и обеспечение минимального давления газа в узлах–точках подключения потребителей. В текущей версии реализовано первое условие, второе находится в разработке.

При расчете пропускной способности ограничения расхода газа, заданные на регулирующих устройствах (ГРС, ГРП, ШРП), не учитываются.

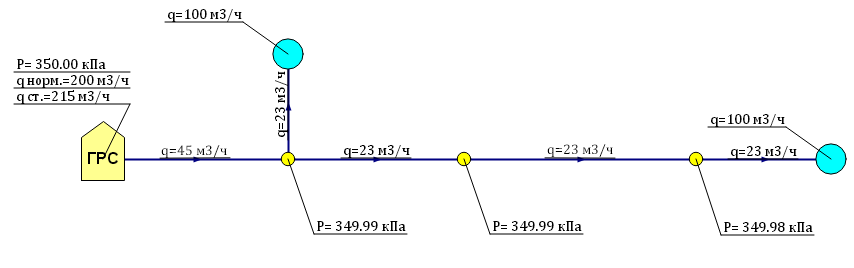

Пример поверочного расчета сети без опции Расчет пропускной способности:

Пример поверочного расчета сети

Рисунок 104. Пример поверочного расчета сети

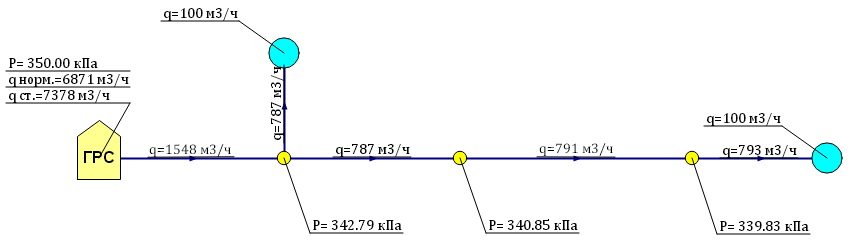

Пример поверочного расчета сети с включенной опцией Расчет пропускной способности:

Пример поверочного расчета сети с опцией «Расчет пропускной способности»

Рисунок 105. Пример поверочного расчета сети с опцией «Расчет пропускной способности»


На рисунке видно, что для каждого участка определена его пропускная способность (расход на участке), а также давления и сопутствующие параметры во всех связанных объектах: давление в узлах, расходы на источниках и т. д.

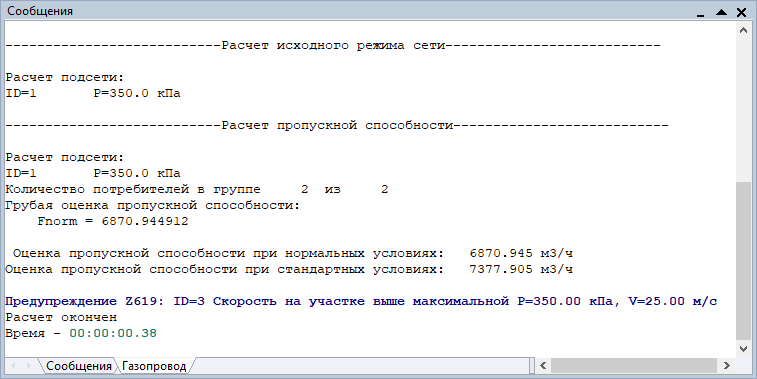

Результаты расчета пропускной способности также выводятся в окно Сообщения в виде грубой оценки пропускной способности и оценки пропускной способности при нормальных и стандартных условиях:

Протокол расчета пропускной способности

Рисунок 106. Протокол расчета пропускной способности


[Подсказка]Подсказка

Перед расчетом пропускной способности рекомендуется выполнить поверочный расчет сети и убедиться в корректности электронной модели и заданных на источниках давлений.

[Примечание]Примечание

Расчет пропускной способности не следует путать с расчетом резерва пропускной способности, который определяет максимально возможные для подключения расходы для каждого участка сети.
