Раздел Кривые

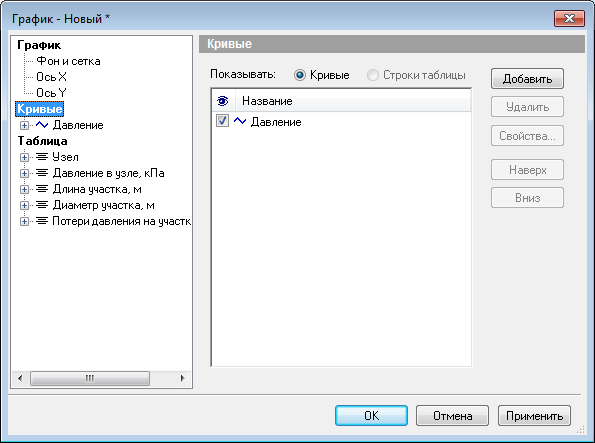

При установке курсора на заголовок Кривые можно выбрать состав отображаемых кривых на пьезометрическом графике. При желании скрыть какую либо кривую необходимо убрать флажок слева от наименования требуемой кривой.

Настройка кривых пьезометрического графика

Рисунок 188. Настройка кривых пьезометрического графика

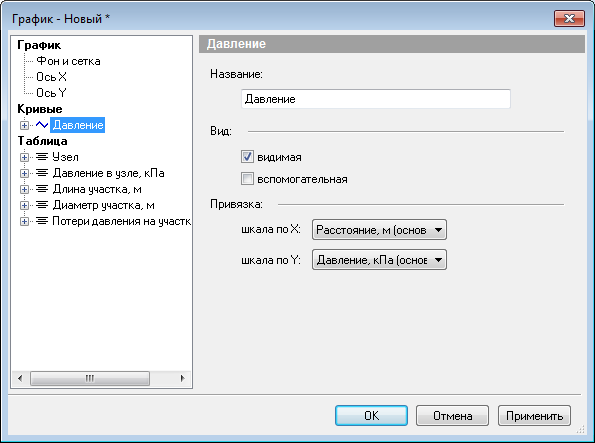

При установке курсора на подзаголовок с наименованием кривой, например Давление, можно отредактировать вид, название кривой и выбрать шкалу к которой привязана данная кривая.

Настройка кривой

Рисунок 189. Настройка кривой

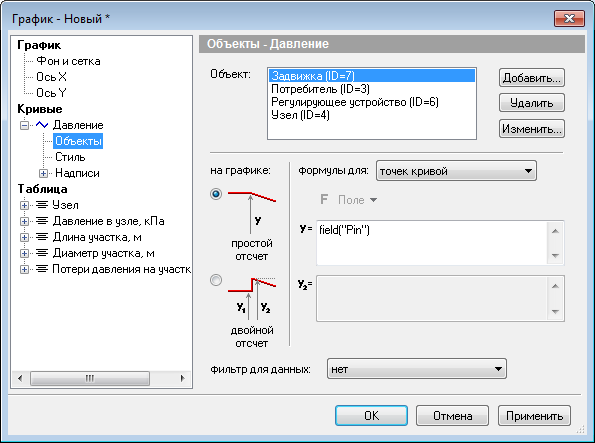

При установке курсора на подзаголовок Объекты можно выбрать объекты сети, для которых будут отображаться точки кривой.

Подраздел «Объекты»

Рисунок 190. Подраздел «Объекты»

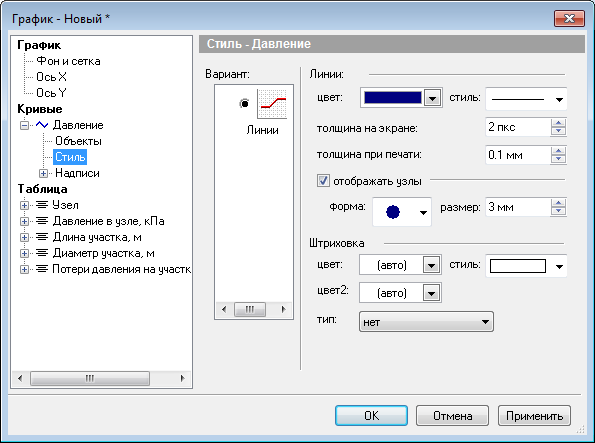

При установке курсора на подзаголовок Стиль имеется возможность определить внешний вид выбранной кривой. Можно настроить цвет, толщину кривой, а также отображение узлов кривой.

Подраздел «Стиль кривой»

Рисунок 191. Подраздел «Стиль кривой»
