Пересечения с территориальными объектами


Пред.		След.

При экспорте технологической схемы с газопроводами можно отображать их пространственные пересечения с другими подземными и наземными коммуникациями (смежными слоями). Отображение пересечений на технологических схемах для контроля коллизий обязывают выполнять ГОСТ Р 51605-2000 и ГОСТ Р 70107-2022 (для сетей газораспределения и инженерных сетей).

ZuluGaz учитывает пересечения со следующими территориальными объектами:

автомобильная дорога;
водная преграда;
железная дорога;
кабель связи;
линия электропередачи;
нефтепровод;
продуктопровод.

При экспорте схемы также:

Учитывается поле балансодержатель: при его заполнении в местах смены балансодержателя автоматически наносятся границы.
В местах пересечения автоматически создаются надписи.

	Предупреждение
Требования к исходным данным для учета пересечений: Объекты, с которыми будет пересекаться слой газовой сети, должны быть размещены в отдельном слое. Объекты слоя пересечения обязательно должны быть типовыми. К типовым объектам обязательно должна быть подключена база данных, в которой присутствует поле, содержащее наименование объекта, используемое для вывода надписей. Без указания этого поля пересечение не будет анализироваться.

Предупреждение

Требования к исходным данным для учета пересечений:

Объекты, с которыми будет пересекаться слой газовой сети, должны быть размещены в отдельном слое.
Объекты слоя пересечения обязательно должны быть типовыми.
К типовым объектам обязательно должна быть подключена база данных, в которой присутствует поле, содержащее наименование объекта, используемое для вывода надписей. Без указания этого поля пересечение не будет анализироваться.

Для настройки пересечений при экспорте технологической схемы:

На панели расчетов ZuluGaz на вкладке Технологическая схема нажмите кнопку Пересечения.

Рисунок 150. Вкладка Технологическая схема

Откроется окно Настройка пересечений сети с другими объектами со списком правил для объектов, пересекающих газовую сеть.
В открывшемся окне в блоке для соответствующего вида пересечения:

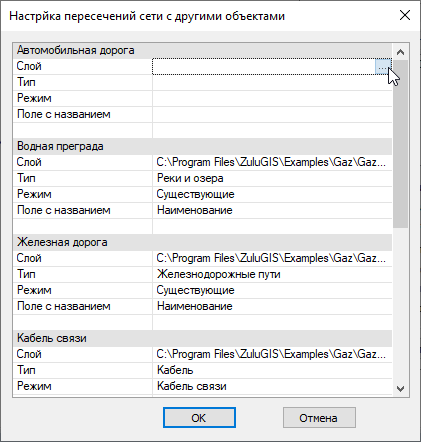

Рисунок 151. Настройка пересечений сети с другими объектами
- Слой — нажмите на правую поля и отобразится кнопка ..., нажмите её и укажите путь к слою, в котором расположены пересекающие объекты.
- Тип — из выпадающего списка выберите соответствующий типовой объект.
- Режим — из выпадающего списка выберите нужный режим объекта. Например, для категории «Кабели» — Кабель связи и Линия электропередач, в зависимости от ваших данных.
- Поле с названием — укажите поле, которое содержит название объекта. Это поле будет экспортировано в технологическую схему для наименования объектов.
Повторите настройки из предыдущего шага для всех имеющихся пересечений.
Для сохранения настроек нажмите ОК.

Настройки сохраняться в слое сети и далее вы можете экспортировать технологическую схему с указанными настройками.

В результате на экспортированной схеме будут отображаться газопроводы с их пересечениями. К пересечениям будет подключена база данных с идентификатором Sys и наименованием пересечения.
