Результаты расчёта

Слой с результатами расчёта резерва сети повторяет геометрию сети, но состоит из более мелких сегментов, которые являются результатом разбиений исходных участков с заданным шагом. На конце каждого сегмента находятся расчётные точки, для которых определялись максимальные расходы для подключения.

Расчет ведётся по точкам, но для наглядности результатов раскрашиваются линейные объекты.

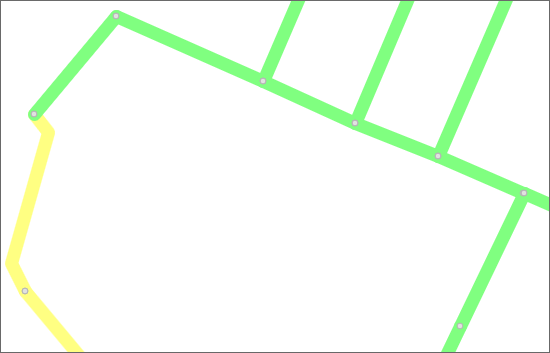

Слой с результатами расчёта резерва газовой сети

Рисунок 133. Слой с результатами расчёта резерва газовой сети


По каждой точке и линейному объекту в базу данных будет записаны:

  1. ID участка

    Идентификатор (SYS, ID) исходного участка газовой сети.

  2. Диаметр, м

    Диаметр исходного участка газовой сети.

  3. Расход при нормальных условиях, м3/ч

    Дополнительный расход (при н.у.), нм3/ч – максимальное значение расхода, которое может быть дополнительно подключено к сети при параметрах, указанных для Поверочного расчета, и ограничениях в точке подключения заданных в настройках расчета Резерва сети. Означает, что к данному фрагменту трубопровода можно подключить расход не менее указанного.

  4. Фактический расход, м3ч

    Существующий расход (при н.у.), нм3/ч – значение расхода равное расходу на участке при нормальных условиях, рассчитанному в результате Поверочного расчета.

  5. Давление, кПа

    Давление после подключения, кПа – давление в точке после добавления дополнительного расхода (определяется как результат поверочного расчета по сумме дополнительного и существующего расходов).

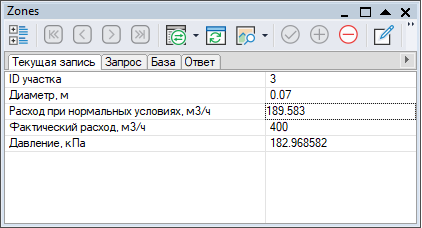

Результаты расчёта резерва газовой сети

Рисунок 134. Результаты расчёта резерва газовой сети
