Регулирующее устройство

Условное обозначение:

ГРС

ГРП

ШРП

Графический тип объекта - символьный, относится к объектам инженерных сетей и классифицируется как узел.

[Внимание]Внимание

При нанесении регулирующего устройства важно учитывать, следующие правила:

  1. из регулятора должен выходить только один участок;

  2. направление участка должно выходить из регулятора.

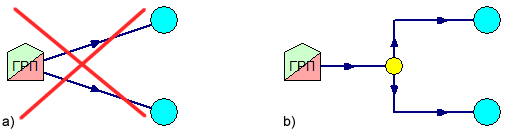

Неправильное и правильное изображение регулирующего устройства

Рисунок 6. Неправильное и правильное изображение регулирующего устройства


Уникальный номер (ID) в структуре слоя газопроводной сети – ID 6.
