Поворот символьного объекта

Поворот символа не изменяет местоположение объекта ни топологию сети. Просто иногда возникает необходимость повернуть символ, под определенным углом для улучшения наглядности и читаемости изображения сети.

Для поворота символа нужно:

  1. Войти в режим выделения объектов, нажав на панели инструментов кнопку .

  2. С помощью левой кнопки мыши выделить символьный объект, который надо повернуть. Символ выделится прямоугольной областью с небольшим кружком в одном из ее углов (b).

    Поворот узлового объекта

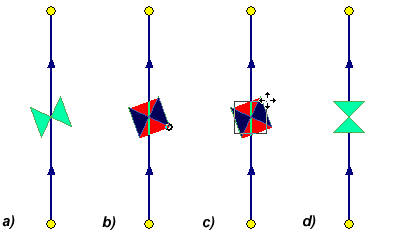

    Рисунок 60. Поворот узлового объекта


  3. Подвести курсор мыши к кружку, нажать левую клавишу мыши.

  4. Для произвольного поворота текста повернуть текст на необходимый угол, и затем сделать щелчок левой кнопкой мыши, при повороте новое положение текста показывает прозрачная рамка (c).

    Для поворота на заданный угол, параллельно или перпендикулярно какой либо линии сделать щелчок правой кнопкой мыши и в появившемся контекстном меню выбрать соответствующий пункт:

    Контекстное меню

    Рисунок 61. Контекстное меню


    При выборе пункта Задать угол далее надо в появившемся окне ввести нужное значение угла и подтвердить поворот нажатием кнопки ОК.

    При выборе пункта Повернуть параллельно линии или Повернуть перпендикулярно линии надо указать системе параллельно или перпендикулярно какой линии необходимо сделать поворот. Если линия находится в активном слое, то к ней подвести курсор и сделать щелчок левой кнопкой мыши, если она находится в неактивном слое, то дополнительно еще необходимо нажать и удерживать на клавиатуре кнопку Ctrl.

Для прерывания процесса вращения, нажмите правую клавишу мыши и выберите пункт Отменить.
