Поиск колец

Данная функция позволяет найти кольца в сети. Кольца будут найдены для областей сети, связанных с узлами, отмеченными флагами. Для поиска колец в сети:

  1. Сделайте активным слой, содержащий сеть.

  2. Выберите режим установки флагов, нажав кнопку .

  3. Левой кнопкой мыши щелкните по символьному объекту слоя, на нем установится флажок.

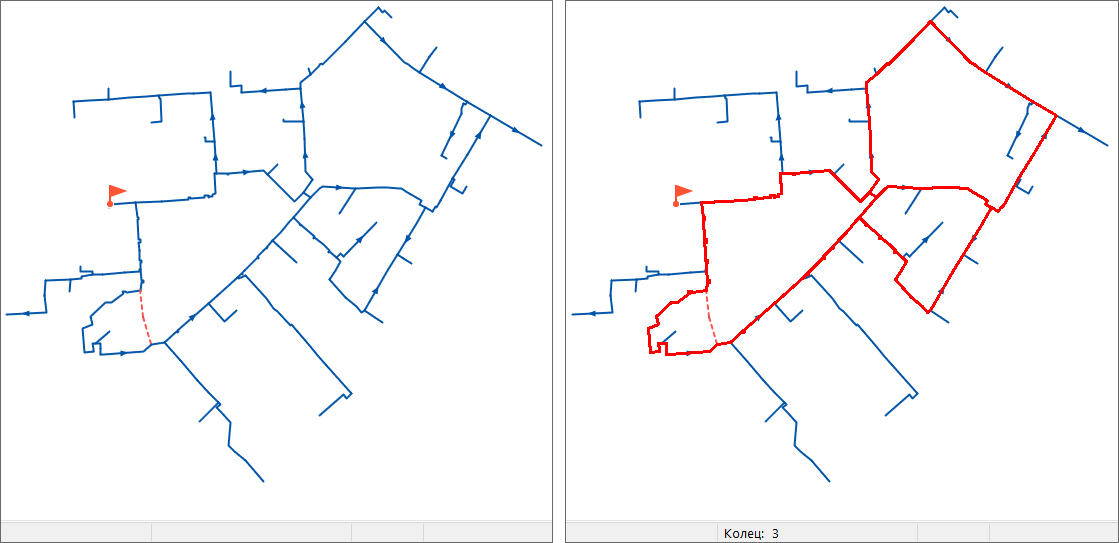

    Пример нахождения колец в сети

    Рисунок 119. Пример нахождения колец в сети


  4. В любом месте карты щелкните правой кнопкой мыши. В появившемся контекстном меню выберите пункт Найти кольца или выберите пункт главного меню Карта|Топология|Найти кольца.

  5. В результате все найденные кольца выделятся красным цветом.

    [Подсказка]Подсказка

    В нижней части окно отобразится количество найденных колец.
