Поиск связанных и не связанных

В системе имеется возможность у сети, которая построена по типу графа (например инженерная или дорожная сеть) проверить связанность элементов для указанных узлов. Узлы указываются путем расстановки флагов.

Что бы найти связанные или несвязанные элементы сети надо:

  1. Сделать активным слой, для которого будут искаться связанные или несвязанные элементы сети.

  2. Выберите режим установки флагов, нажав кнопку Поиск пути.

  3. Щелкнуть мышью по любому узлу (в данной точке установится красный флажок).

  4. В любом месте карты щелкнуть правой кнопкой мыши, в появившемся контекстном окне выбирать пункт Найти связанные или выбрать пункт главного меню Карта|Топология|Найти связанные.

    [Подсказка]Подсказка

    При выборе пункта Найти несвязанные будут выделены те объекты, которые не связаны с указанным флагом объектом.

Поиск против и по направлению

При поиске связанных объектов можно искать по направлению (по стрелкам) или против: используя пункты Найти связанные по направлению или Найти связанные против направления. При выборе поиск будет осуществляться по направлению участков (по стрелкам) или соответственно против.

[Подсказка]Подсказка

Следует учитывать, что направление участка определяется при его вводе, то есть направление участка будет от начальной точки ввода к конечной точке.

Контроль ошибок при вводе сети

Для проверки правильности нанесения схемы инженерной сети необходимо произвести проверку ее связности, для определения все ли узлы и участки связаны между собой. Проверку можно производить как для полностью нанесенной сети, так и для готовых ее частей.

Для проверки сети на связанность:

  1. Сделать активным слой сети.

  2. На панели навигации нажмите кнопку Поиск пути .

  3. Левой кнопкой мыши установить флажок на любом объекте сети (кроме участков).

  4. Нажмите правую кнопку мыши и в появившемся меню (Рисунок 44, «Поиск связанных объектов») выберите пункт Найти связанные. Все найденные объекты сети, в соответствии с выбранным пунктом меню поиска, окрасятся в красный цвет.

  5. Для отмены результатов поиска нажмите кнопку Отмена пути .

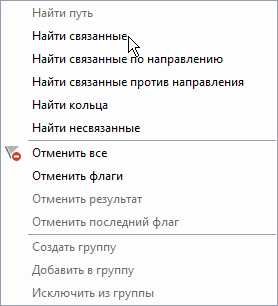

Поиск связанных объектов

Рисунок 116. Поиск связанных объектов


[Подсказка]Подсказка

Можно найти все связанные объекты сети по направлению от узла, на котором был установлен флажок, или против направления, для этого в меню выберите пункт Найти связанные по направлению или Найти связанные против направления. Следует учитывать, что направление участка определяется при его вводе, то есть направление участка будет от начальной точки ввода к конечной точке. Также можно найти несвязанные объекты (пункт Найти несвязанные).
