Перенос расходов из слоя водоснабжения

Входящий расход в системе водоотведения можно определить на основании данных потребления в водопроводной сети и тепловой сети. В случае, когда потребители изображены "внутри" здания, программа определяет суммарный расход по зданию и делит его на количество канализационных выпусков. Полученный результат записывается в поле Сосредоточенный расход. При этом учитывается, что расходы в слоях могут быть заданы в различных единицах измерения, а сами слои в разных системах координат.

Для проведения данной операции следует:

  1. Выполните команду главного меню Задачи|ZuluDrain или нажмите кнопку на панели инструментов. На экране появится панель расчетов ZuluDrain.

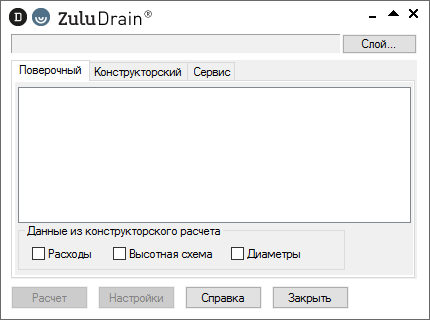

    Панель расчетов

    Рисунок 129. Панель расчетов


  2. Нажмите кнопку Слой... и выберите из списка слой канализационной сети.

  3. Перейдите на вкладку Сервис.

  4. Нажмите кнопку Расходы водоснабжения. На экране отобразится диалог переноса расходов.

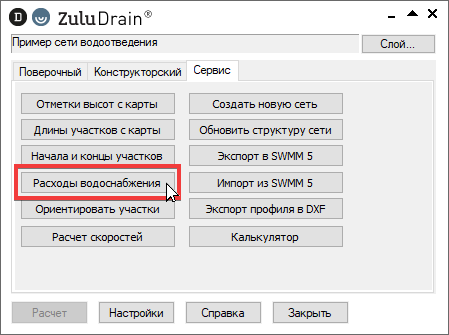

    Запуск операции переноса расходов из слоя водоснабжения

    Рисунок 130. Запуск операции переноса расходов из слоя водоснабжения


  5. В появившемся диалоге проверьте, что в поле Сеть водоотведения указан ваш слой.

    Операцию возможно провести только для группы объектов, а не для всего слоя водоотведения - для этого установите опцию Только выделенные колодцы.

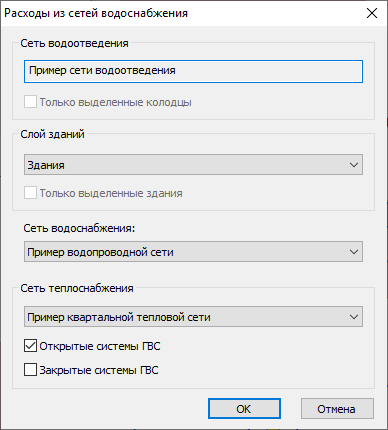

    Диалог переноса расходов из слоя водоснабжения

    Рисунок 131. Диалог переноса расходов из слоя водоснабжения


  6. Выберите Слой зданий в выпадающем списке.

    Для работы с выделенными зданиями установите соответствующую опцию.

  7. При наличии слоя тепловой сети, выберите его в разделе Сеть теплоснабжения и установите опции:

    • Открытые системы ГВС - для переноса расходов только с открытых схем ГВС включите данную опцию.

    • Закрытые системы ГВС - включите, чтобы перенести расходы с закрытых систем ГВС.

  8. Нажмите ОК для запуска операции переноса.

  9. На экране отобразится сообщение: "Будет обновлено X записей", где X - количество объектов водоотведения.

  10. Нажмите ОК для подтверждения изменения.
