Коэффициенты неравномерности притока сточных вод
Для определения максимальных расчетных расходов сточных вод с учетом неравномерности притока от общественных зданий, необходимо учитывать расход с помощью коэффициента Kgenmax, который уменьшается с увеличением среднего расхода на участке и может определяться по:
-
СП 32.13330.2018 Канализация. Наружные сети и сооружения (таблица 1)
-
МГСН 1.01-99 (ПОСТАНОВЛЕНИЕ от 25 января 2000 г. N 49 ОБ УТВЕРЖДЕНИИ НОРМ И ПРАВИЛ ПРОЕКТИРОВАНИЯ ПЛАНИРОВКИ И ЗАСТРОЙКИ МОСКВЫ МГСН 1.01-99)
По умолчанию используется СП 32.13330.2018, в настройках расчета вы можете изменить используемый вариант.
Расчетные расходы сточных вод на участках бытовой сети определяют по формуле:
Рисунок 170. Определение расчетных расходов
где Kgenmax — коэффициент общей неравномерности поступления бытовых
сточных вод от жилых кварталов, который определяется по таблице 1 СП 32.13330.2018 (третья
строка — Максимальный при 5 % обеспеченности) в зависимости от суммарного среднего расхода
сточных вод с жилых кварталов, которые поступают в данный участок (то есть от значения суммы
средних расходов).
q соср — сосредоточенный расход, определённый уже с учетом неравномерности, например расход от коммунальных и промышленных предприятий.
q ср — средний расход — это расход сточных вод, например, от общественных зданий.
![[Примечание]](images/admon/note.png) | Примечание |
|---|---|
|
В результате расчетов на участках самотечной канализации определяются поля: Суммарный средний расход, л/с - как сумма средних расходов, протекающих по данному участку и соответствующий этому расходе Коэффициент неравномерности. |
Таблица 2. Расчетные коэффициенты неравномерности притока сточных вод (из Таблицы 1 СП 32.13330.2018)
|
Общий коэффициент неравномерности притока сточных вод |
Средний расход сточных вод, л/с | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Максимальный при 5% обеспеченности. Kgen.max |
5 |
10 |
20 |
50 |
100 |
300 |
500 |
1000 |
5000 и более |
|
2.5 |
2.1 |
1.9 |
1.7 |
1.6 |
1.55 |
1.5 |
1.47 |
1.44 | |
| Примечание |
|---|---|
|
При средних расходах сточных вод менее 5 л/с максимальный коэффициент неравномерности принимается 3. При промежуточных значениях среднего расхода сточных вод, общие коэффициенты неравномерности следует определять интерполяцией. |
Таблица 3. Расчетные коэффициенты неравномерности притока сточных вод (МГСН 1.01-99 Таблица 10.2.2 )
|
Общий коэффициент неравномерности притока сточных вод |
Средний расход сточных вод, л/с | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Максимальный при 5% обеспеченности. Kgen.max |
Менее 5 |
5 |
10 |
20 |
50 |
100 |
300 |
500 |
1000 |
5000 и более |
|
6 |
4.6 |
3.5 |
2.9 |
2.3 |
2.0 |
1.85 |
1.81 |
1.75 |
1.52 | |

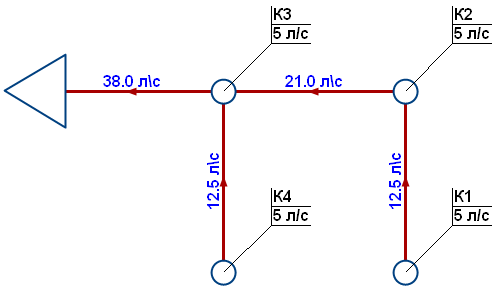

Рисунок 171. Пример расчета СП 32.13330.2018
На рисунке выше представлен небольшой пример расчета расходов сточных вод на участках бытовой канализационной сети (по СП 32.13330.2018).
Сосредоточенные расходы равны 0, для упрощения расчета, так как они суммируются арифметически. В каждый колодец поступает средний расход qср i = 0.005 м3/с
На участке 1-2
qср 1 = 0.005 м3/с =5 л/с, Kgenmax выбирается по таблице = 2.5
На участке 4-3 Аналогично участку 1-2
На участке 2-3
В колодец 2 поступает средний расход qср2, а также транзитный средний расход от 1 колодца qср1.
∑ qср i= qср 1 + qср 2 =0.005+0.005=0.01 м3/с (10 л/с)
Выбирается по таблице Kgenmax=2.1
На участке 3-КНС
В колодец 3 поступает средний расход qср 3, а также транзитный средний расход от всех колодцев qср i.
∑ qср i= qср 1+ qср 2+ qср 3+ qср 4=0.02 м3/с= (20 л/с)
