Создание из карты Zulu tile-слоя

В данном примере рассмотрено создание тайлового слоя по модели ZuluMap (zmp), в нем будет использована карта Пример тепловой сети, которая устанавливается вместе с ZuluGIS.

Для задания параметров Tile-сервера:

  1. Выберите меню Слой|Tile-сервер|Задать.

  2. В строке Название слоя задайте пользовательское название для будущего тайлового слоя, например – map_tile.

  3. Из списка Модель выберите Zulu Map (zmp).

  4. В строке источник укажите карту ZuluGIS, которая будет являться источником тайлового слоя. Для этого нажмите на кнопку … и в открывшемся окне выберите карту, в нашем случае Пример тепловой сети. При этом карта может быть выбрана как с локальной машины, так и с ZuluServer.

  5. Так как карта создана в локальной прямоугольной системе координат, то выберите Проекция: CRS:LOCAL.

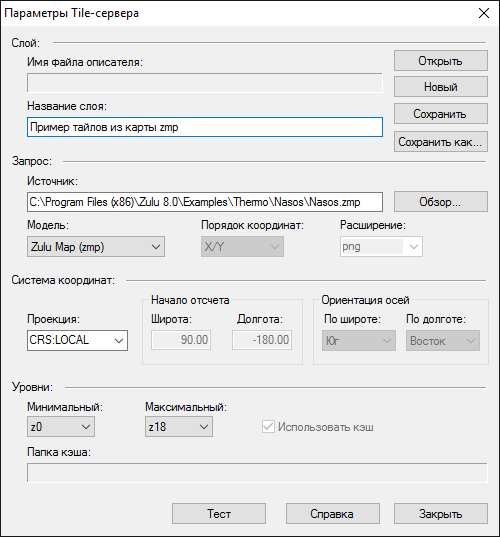

    Диалог настройки описателя Tile-сервера

    Рисунок 556. Диалог настройки описателя Tile-сервера


  6. Нажмите кнопку Сохранить и в открывшемся окне укажите папку и название для создаваемого слоя.

  7. Закройте окно с помощью кнопки Закрыть, при закрытии система спросит, добавлять ли слой в текущую карту. Если у вас открыта карта, то нажмите Да. В противном случае нажмите Нет, затем откройте нужную карту и добавьте туда созданный слой. Обязательно карта, в которую будет добавлен слой должна иметь проекцию отличную от план схемы. В противном случае добавленный слой может отобразиться в любом произвольном месте карты.

В результате проделанных действий мы получили тайловый слой, созданный на основе указанной карты. При этом, если в исходную карту будут внесены изменения, то при следующем перестроении тайлового слоя они в нем будут отражены.

[Подсказка]Подсказка

Возможно задание прозрачности слоя: «Настройка прозрачности тайлового слоя».
