Каждая плитка в тайловой системе задается тремя параметрами: номером уровня (Z), положением плитки по горизонтали (X) и положением плитки по вертикали (Y).

Направление отсчета местоположения плитки по горизонтали, как правило, идет слева на право (с запада на восток).

Направление отсчета местоположения плитки по вертикали может идти как сверху вниз (на юг), так и снизу вверх (на север).

Начало отсчета системы (положение плитки с параметрами X=0, Y=0) тоже может задаваться по-разному.

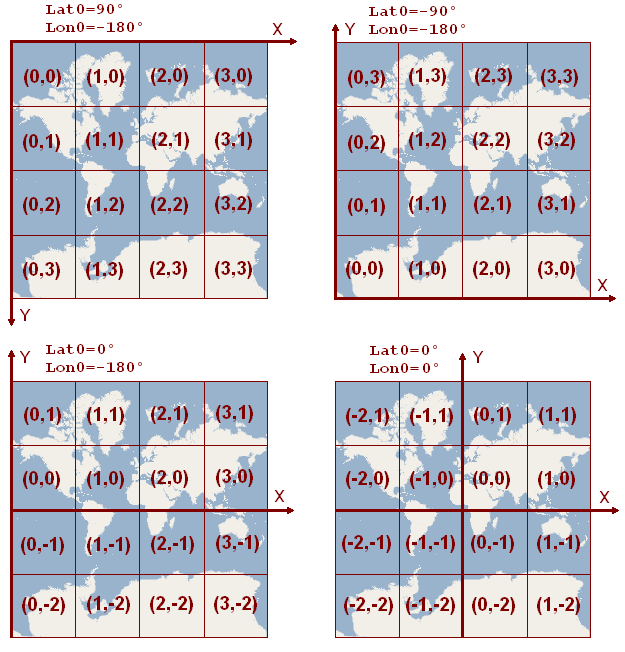

На рисунках приведено несколько примеров систем координат с разным началом отсчета и ориентацией осей для уровня Z=2.
