Печать типов и режимов
В редакторе структуры предусмотрена возможность распечатать типы и режимы слоя. В распечатке выводится список типов объектов, принадлежащие им режимы, включая изображения внешнего вида объектов, а также названия используемых баз данных. Для вызова диалога настроек печати выберите пункт меню диалога .

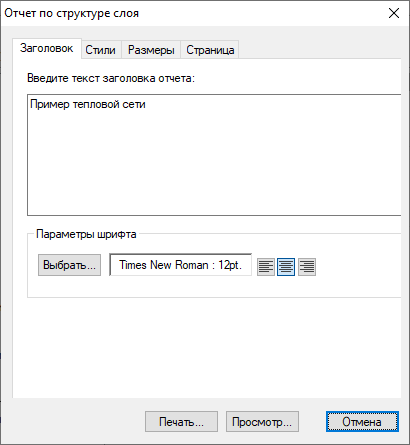

Рисунок 170. Диалоговое окно «Отчет по структуре слоя»
Диалог печати состоит из ряда вкладок в которых задаются параметры печати:
-
Во вкладке Заголовок в области введите текст заголовка отчета: задается текст заголовка распечатки, здесь же в области параметров Параметры шрифта выбирается шрифт заголовка (с помощью кнопки ) и тип выравнивания (по левому краю, по центру, либо по правому краю).
-
Во вкладке Стили выбирается информация включаемая в распечатку (типы, режимы базы данных) и задается стиль вывода информации.
Для каждого из перечисленных типов данных (сверху вниз) задаются следующие параметры:
-
для выводимых типов данных должен быть установлен флажок Включить в отчет;
-
кнопка открывает диалог для выбора шрифта печати Типа/Режима/Баз данных;
-
кнопки справа от поля с названием шрифта задают тип выравнивания (По левому краю, по центру, либо по правому краю);
-
в поле Отступ на странице (0,1 мм) задается отступ при печати соответствующих данных.
-
-
Во вкладке Размеры задаются размеры печатаемых пиктограмм для графических объектов (ш - ширина, в - высота).
-
Во вкладке Страница задаются параметры страниц для печати.
В нижней части диалога расположены кнопки управления:
-
кнопка выводит отчет на экран для предварительного просмотра;
-
кнопка выводит отчет на печать;
-
кнопка закрывает диалог печати.
