Разделение линий на отрезки
Операция позволяет разделить линии на отрезки, разделение линий будет производиться в точках перелома (там где проставлены узлы). После разделения отрезки будут прицеплены к друг другу (при необходимости их можно отцепить), но при этом каждый отрезок уже является самостоятельным объектом со своим ID.
Если к объектам слоя подключена семантическая база данных, то для данной операции возможно настроить правило редактора для работы с базой данных. Данное правило определяет, что необходимо делать с записями базы данных после того, как исходная линия будет разделена на самостоятельные отрезки. Возможно настроить один из двух вариантов: копировать запись - для образующихся отрезков создаются записи с данными исходного линейного объекта или добавлять пустую запись - для образующихся отрезков создаются новые записи базы данных без копирования значений исходного объекта.
Для разделения линий на отрезки:
-
Включите редактирование слоя, в котором надо проделать эту операцию (
). -
Любым известным способом выделите линии (комбинация клавиш Ctrl+A используется для выделения всех объектов слоя).
-
Выберите пункт главного меню .
Если необходимо разделить отрезки только одну линию, то можно воспользоваться таким вариантом:
-
Сделайте редактируемым слой, в котором надо проделать эту операцию (
). -
Установите режим Узлы (
), затем выделите линию. -
Сделайте щелчок правой кнопкой мыши и в открывшемся контекстом меню выбрать пункт .

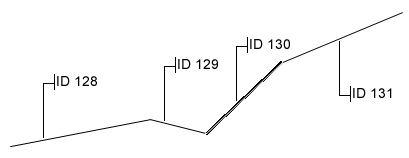

На рисунке ниже можно увидеть линию, разделенную на отрезки, видно что каждый отрезок является отдельным объектом со своим ID:
Рисунок 599. Разделение линии на отрезки
