Примыкание

Операция примыкание может потребоваться после импорта слоя из какого либо обменного формата.

В результате этой операции объекты становятся связанными, отрезок при этом не разбивается. На рисунке ниже показан пример, в котором отрезок, попавший в заданную область оказался длинней, чем отрезок, к которому необходимо его примкнуть, поэтому система укоротила его. Если отрезок окажется короче, то он будет продлен по прямой.

Для автоматического примыкания линий надо:

  1. Сделать редактируемым слой, в котором надо проделать эту операцию ().

  2. Любым известным способом выделить ломаные (комбинация клавиш Ctrl+A используется для выделения всех объектов слоя).

  3. Выбрать пункт главного меню Правка|Примыкание.

  4. В появившемся окне задать окрестность, в пределах которой система произведет примыкание.

  5. Нажать кнопку ОК, после чего операция будет завершена.

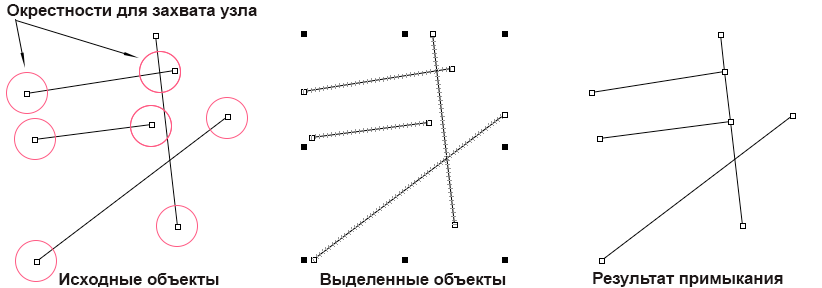

Иллюстрация процесса примыкания

Рисунок 393. Иллюстрация процесса примыкания
