Пример вывода на карту расчетной нагрузки на отопление, расчетной нагрузки на вентиляцию, и расчетной средней нагрузки на ГВС

Для создания и подключения варианта надписи, в котором будет выводиться расчетная нагрузка на отопление, расчетная нагрузка на вентиляцию, и расчетная средняя нагрузка на ГВС у потребителя выполните следующее:

  1. В меню Карта выберите команду Надписи|Создать надписи.

  2. В диалоговом окне Создание надписей из списка Слой выберите слой Пример тепловой сети.

  3. Из Проверьте чтобы в списке Вариант надписей стоял <Новый>, вместо слова <Новый> задайте название для создаваемых надписей, например Нагрузки.

  4. Из списка Тип объекта выберите тип Потребитель, после чего в раздел Все поля загрузится подключенная к потребителям база.

  5. Далее укажите поля, которые будут отображаться в надписи. Выделите с помощью левой кнопки мыши поле Расчетная нагрузка на отопление в списке Все поля и нажмите кнопку , после этого имя выбранного поля добавится в список Поля для вывода. Таким же образом добавьте поля Расчетная нагрузка на вентиляцию и Расчетная нагрузка на ГВС.

  6. Задайте префикс, постфикс, стиль шрифта и признак переноса для надписей. Для задания этих параметров с помощью левой кнопки мыши выделите поле Расчетная нагрузка на отопление в списке Поля для вывода, далее занесите для него в строку Префикс «Qo=», в строку Постфикс «Гкал/ч», нажмите кнопку Шрифт, в появившемся диалоге выберите Полужирный. Установите опцию Перенос строки. Точно таким же образом для поля Расчетная нагрузка на вентиляцию задайте префикс «Qv=», постфикс «Гкал/ч», и полужирный шрифт. Установите опцию Перенос строки.

    Аналогично для поля Расчетная нагрузка на ГВС задайте префикс «Qgv=», в строку Постфикс «Гкал/ч», и полужирный шрифт.

  7. В разделе Стиль бирки выберите выносную линию, тип бирки и цвет линий.

  8. Для того, чтобы надписи не загораживали потребителей в разделе Ориентация установите Сдвиг на 5 метров, наклон на 30 градусов, точку привязки надписи перенесите в правый верхний угол, так же установите опции Масштаб 1:1 и Не увеличивать больше размера 1:1.

  9. Нажмите кнопку Сохранить, в следствии чего произойдет сохранение созданной надписи и станет активной опция, расположенная правее строки Вариант надписей. Для подключения третьего варианта надписей к слою установите данную опцию.

  10. Создание варианта надписи “Нагрузки”

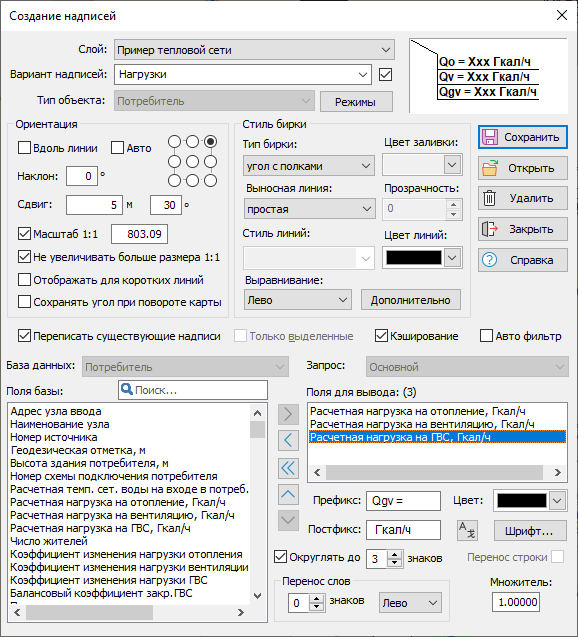

    Рисунок 699. Создание варианта надписи “Нагрузки”


  11. Если надписи при установленном сдвиге все равно загораживают потребителей, то можно его изменить. НО изменения сдвига вступят в силу только при установленной опции Переписать существующие надписи. С этой опцией надо быть очень осторожными, так как она возвращает перемещенные ранее вручную надписи в исходное положение, на указанное количество метров и градусов!

  12. Закройте диалоговое окно Создание надписей.

Результат создания и подключения надписей

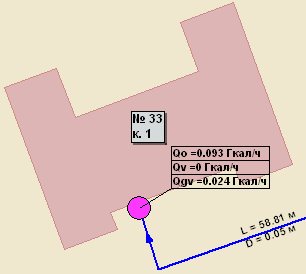

Рисунок 700. Результат создания и подключения надписей
