Вкладка Слои(Типы/режимы)

В ней задается соответствие экспортируемых типовых объектов слоя ZuluGIS слоям AutoCAD.

Диалог настройки конфигурации экспорта в DXF. Вкладка Слои(Типы/режимы)

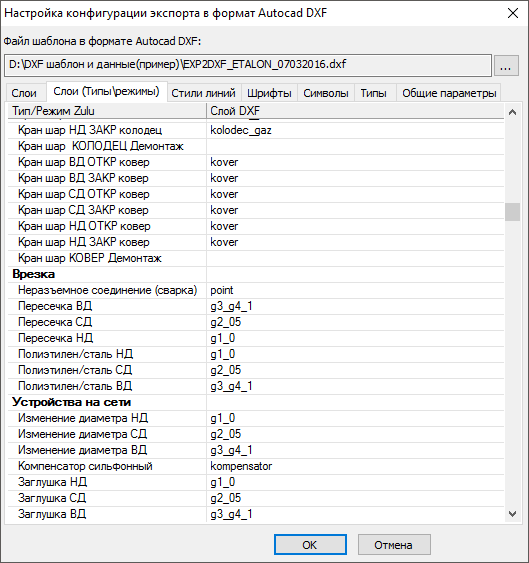

Рисунок 893. Диалог настройки конфигурации экспорта в DXF. Вкладка Слои(Типы/режимы)


Столбец Тип/Режим Zulu содержит список экспортируемых типовых объектов ZuluGIS. Жирным шрифтом выделяются названия типовых объектов, под ними выводятся их режимы. В столбце Слой DXF можно выбрать из выпадающего списка или ввести вручную соответствующий слой AutoCAD.

Имеется возможность задать экспорт в выбранный слой типового объекта независимо от режима, либо указать целевой слой AutoCAD для конкретного режима типового объекта. Если задано хотя бы одно соответствие режима типового объекта ZuluGIS слою AutoCAD, то подстановка будет осуществляться только для заданных режимов этого объекта, все режимы, для которых не задано соответствие будут экспортироваться без подстановки.
