Задание растра с непосредственным добавлением растрового файла в карту

  1. Создайте карту (если карта еще не создана) командой Файл|Создать|Новая карта.

  2. Выберите пункт главного меню Карта|Добавить слой.

  3. В появившемся диалоговом окне Выбор слоя в списке Тип файлов с помощью щелчка левой кнопки мыши выберите строку Файлы изображений (*.bmp;*.pcx;*.tiff;*.png;*.jpg;*.png).

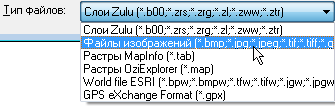

    Выбор типа файлов

    Рисунок 126. Выбор типа файлов


  4. В каталоге Zulu\Tutorial левой кнопкой мыши укажите файл 2529-01.tif и нажмите кнопку Открыть.

    Выбранный файл будет добавлен в список слоев карты и его изображение появится в центре окна карты.

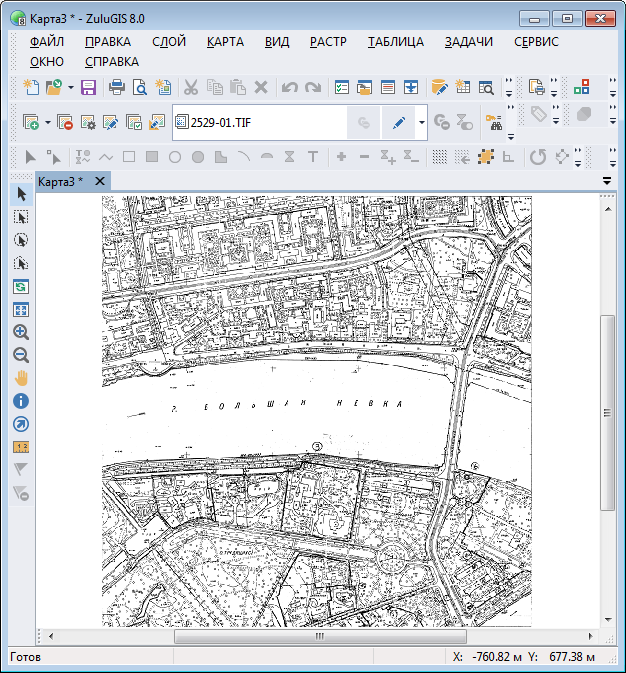

    Карта с загруженным растром

    Рисунок 127. Карта с загруженным растром


Для сохранения описателя растрового объекта:

  1. Сделайте растровый слой редактируемым ().

  2. Щелкните правой кнопкой мыши в области открытой карты и в появившемся контекстном меню выберите команду Сохранить растровый объект.

  3. В диалоговом окне Сохранить как в строке Имя файла введите название для описателя растрового файла, например, Rastr_1 (расширение файла писать не надо).

  4. Нажмите кнопку Сохранить.

В результате выполнения описанного выше примера с непосредственным добавлением растрового файла в карту в итоге получается результат аналогичный первому варианту задания растра: с созданием описателя и последующим добавлением его в карту.

Ниже приведен пример изменения привязки для растрового файла, т.е. изменение его местоположения и масштаба на карте. Произвести изменения можно двумя способами: с помощью клавиатуры или мыши.

С помощью клавиатуры:

  1. Выполните команду меню Растр|Привязка. Откроется диалог задания растра.

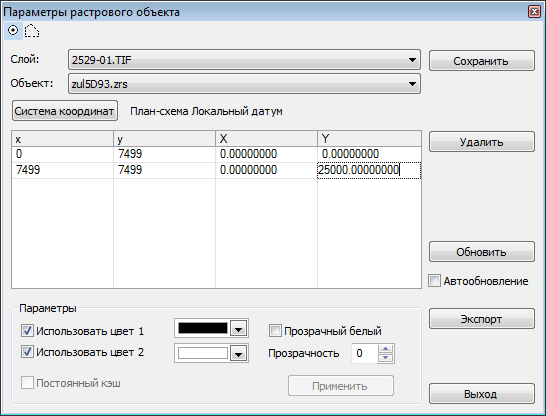

    Задание растрового объекта

    Рисунок 128. Задание растрового объекта


  2. В полях Слой и Объект выберите требуемый растровый объект. В таблице точек привязки диалога отобразятся заданные координаты углов изображения (в см). Их можно изменить, для этого удалите уже установленные значения и внесите новые. Например, для растра масштаба 1:500 начинающегося с 0-х координат:

    • для левого нижнего угла – (0, 0);

    • для правого нижнего угла – (0, 25000).

    Цифра 25000 означает, что от левого нижнего угла растра до правого нижнего угла растра задается расстояние 250 метров, что соответствует масштабу 1:500.

  3. После внесенных изменений нажмите кнопку ОК.

С помощью мыши:

  1. Сделайте растровой файл редактируемым ().

  2. Войдите в режим выделения объекта, для этого нажмите на панели инструментов кнопку .

  3. Щелчком левой кнопки мыши выделите растр, после чего, удерживая кнопку, передвигайте растр по экрану или, «взявшись» за появившиеся узлы на растре, измените его размеры.
