Выделение группы объектов по пересечению со слоем

Возможно выделить группу объектов по пересечению с любым слоем, загруженным в карту. Например, можно одновременно выделить все дома, попадающие полностью или частично в область кварталов.

Для выделения группы объектов по пересечению со слоем:

  1. Выберите меню Карта|Запрос|Пересечь со слоем.

  2. В списке Исходный слой выберите слой, в котором будет создаваться группа объектов.

  3. Укажите какие объекты слоя будут выделены. Если слой содержит только простые объекты (примитивы), то для указания достаточно в левом верхнем углу окна установить/снять галочки напротив названия объектов. По умолчанию установлена опция Все объекты, это означает что все объекты указанного ранее слоя, попадающие под пересечение будут выделены. В том случае, если слой содержит типовые объекты, то список типов и режимов отобразится под названием слоя. В этом списке по умолчанию напротив всех объектов установлены галочки. Если не требуется выделение какого либо типа, то галочку напротив его названия надо снять.

  4. Если предварительно уже была создана группа объектов, то при установке опции Выбирать только из выделенных объектов выделение будет осуществляться только из этой группы.

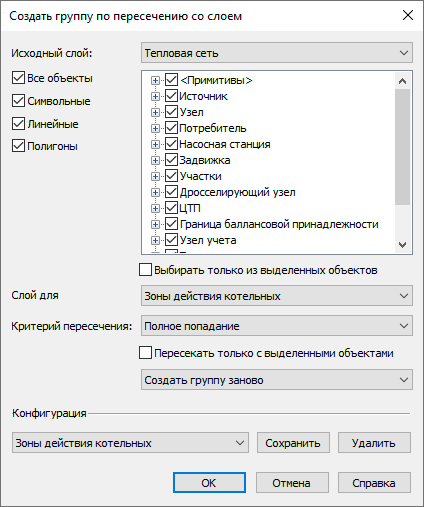

    Диалоговое окно Создать группу по пересечением со слоем

    Рисунок 266. Диалоговое окно Создать группу по пересечением со слоем


  5. Из списка Слой для пересечения выберите слой, с которым будет осуществляться пересечение.

  6. Далее укажите критерий пересечения, возможные критерии:

    • полное попадание;

    • частичное попадание;

    • полное или частичное попадание;

    • полное непопадание;

    • полное или частичное непопадание;

    • полное совпадение.

  7. После выбора критерия, в том случае, если необходимо произвести пересечение не со всеми объектами слоя, а с какой то определенной группой объектов установите опцию Пересекать только с выделенными объектами (группа должна быть предварительно создана).

  8. Из открывающегося списка выберите как будет создаваться группа.

    • создать группу заново - группа будет создана заново, со всех других ранее выделенных групп выделение будет снято;

    • добавить в группу - группа будет добавлена к другим уже существующим группам слоя;

    • исключить из группы группа будет исключена из ранее созданной группы слоя.

  9. Если в дальнейшем набор условий пересечения слоев (конфигурация пересечения) может еще понадобиться, то ее возможно сохранить. Для сохранения конфигурации нажмите кнопку Сохранить. Введите для не название и нажмите кнопку ОК. Конфигурация будет сохранена и затем доступна для дальнейшей загрузки только на том компьютере, на котором произошло ее сохранение.

    Для удаления ошибочно сохраненной конфигурации выберите ее из списка, нажмите кнопку Удалить. Затем нажмите кнопку Да для подтверждения удаления.

  10. Нажатие кнопки ОК завершит создание группы.

Рассмотрим пример. Предположим, имеется карта, содержащая несколько слоев, в том числе слои Кварталы и Тепловая сеть. Необходимо создать группу из отключенных участков, полностью попадающих в область трех определенных кварталов.

Для реализации этой задачи надо предварительно любым известным способом выделить кварталы, в которых должна быть создана группа из участков. Затем:

  1. Выбрать меню Карта|Запрос|Пересечь со слоем.

  2. В списке Исходный слой выбрать слой Тепловая сеть.

  3. Так как необходимо выделить не все типовые объекты слоя, то в верхнем левом углу диалогового окна надо снять опцию Все объекты. Далее в списке под слоем найти объект Участки, для раскрытия списка режимов нажать на «+», и напротив режима Отключен установить галочку.

  4. Из открывающегося списка Слой для пересечения выбрать слой Кварталы.

  5. Указать критерий пересечения - Полное или частичное попадание, то есть группа будет создана из тех участков, которые полностью или частично попадают в кварталы.

  6. Установить опцию Пересекать только с выделенными объектами.

  7. Выбрать пункт Создать группу заново, то есть если в слое Тепловая сеть ранее уже были созданы какие либо группы, то с них выделение будет снято.

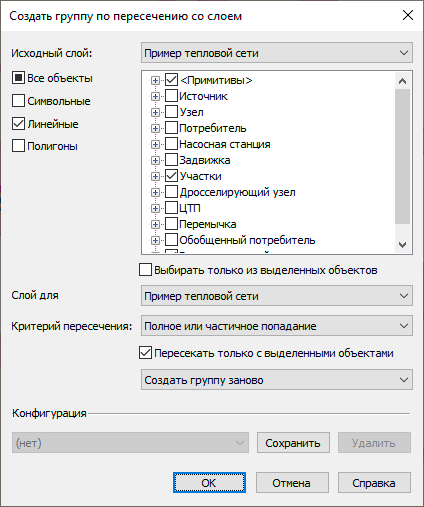

    Диалоговое окно «Создать группу по пересечением со слоем»

    Рисунок 267. Диалоговое окно «Создать группу по пересечением со слоем»


  8. Нажать кнопку ОК.
