Автоматическое добавление точек перелома

Вы можете автоматически вставить точки перелома с заданным шагом разбиения. Они могут быть добавлены как для одного объекта, его сегмента или его отрезка, так и для группы объектов одновременно.

[Примечание]Примечание

Для отображения существующих точек перелома слоя нажмите на панели инструментов кнопку .

Чтобы автоматически добавить точки перелома:

  1. Включите редактирование слоя, в котором будут производится изменения ().

  2. Если добавлять точки перелома надо группе, то выделите ее. Если одному объекту, пропустите данный пункт.

  3. Выберите нужный режим:

    • Объект - если работа будет проводиться с группой объектов;

    • Узлы - если работа будет проводиться с элементами объекта (сегментом или отрезком) или одним этим объектом.

  4. В зависимости от выбранного режима сделайте щелчок левой кнопкой мыши по одному из объектов группы или по ребру объекта, его сегменту или отрезку.

  5. Сделайте щелчок правой кнопкой мыши и в контекстом меню выберите пункт Вставить точки перелома.

  6. В открывшемся диалоговом окне укажите:

    • В разделе Шаг разбиения внесите шаг в метрах с которым будут добавлены точки перелома.

    • Выберите положение переключателя По сфероиду или По проекции. По умолчанию установлена опция По сфероиду. Именно такой вариант позволяет производить построения в натуральную величину без искажений размеров вводимых объектов.

    • Из списка Способ разбиения укажите как будет производится работа с остатком линии:

      - Остаток разбиения в конце линии;

      - Остаток разбиения в начале линии;

      - Округлять шаг до разбиения на равные части.

    • При необходимости отметьте дополнительные опции:

      - Разбивать до остатка - опция будет доступна только если разделение производится с остатком. При ее выборе участок будет разбит до конца, остаток будет меньше указанного шага.

    • Выберите элемент разбиения: Объект, Сегмент или Отрезок. Два последних будут доступны только в режиме Узлы .

  7. Для запуска процедуры разделения нажмите кнопку ОК. Кнопка Отмена закроет диалог Вставка точек перелома без сохранения.

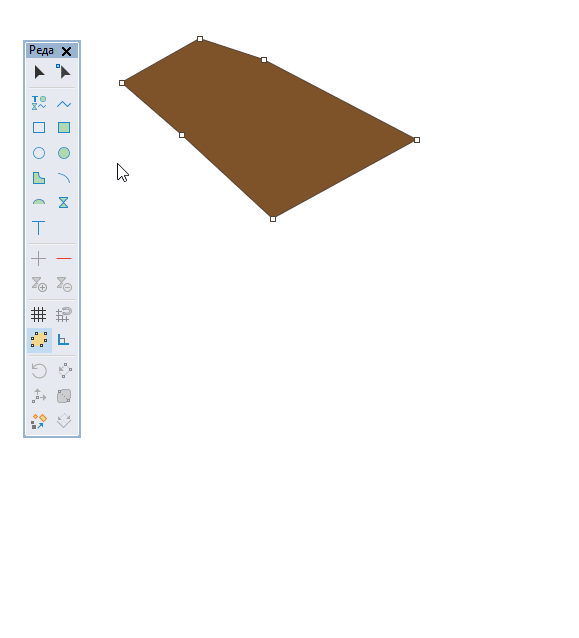

    Процесс автоматического добавления точек перелома отрезка

    Рисунок 461. Процесс автоматического добавления точек перелома отрезка

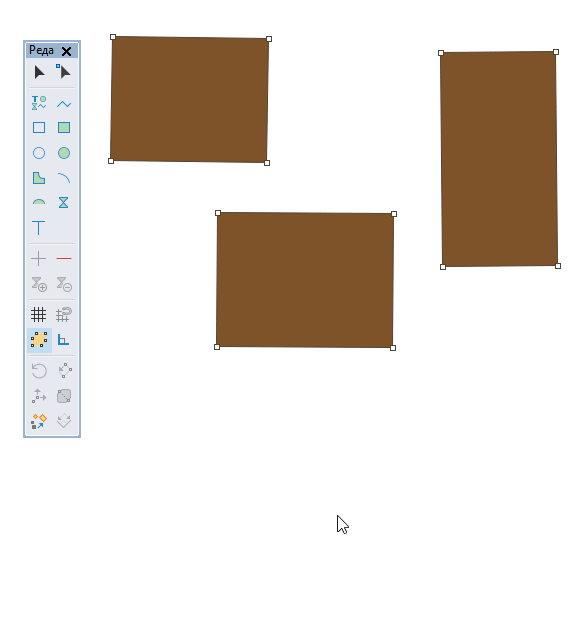

    Процесс автоматического добавления точек перелома для группы объектов

    Рисунок 462. Процесс автоматического добавления точек перелома для группы объектов
