Растровые данные являются одним из наиболее распространенных источников пространственной информации и широко используются в качестве картографической основы для создания и анализа геоинформационных проектов, либо в качестве подложки для анализа термограмм в ZuluThermo. К растровым данным относятся сканированные карты, аэрофотоснимки, ортофотопланы, тепловизионные съемки, схемы и чертежи и другие виды изображений, имеющих пространственную привязку.

В ZuluGIS такие растровые данные отображаются с помощью растровых слоев, которые позволяют использовать изображения совместно с векторными объектами и другими источниками пространственной информации. Растровые слои помогают ориентироваться на местности, выполнять оцифровку объектов, уточнять их положение и проводить визуальный анализ территории.

Растровым слоем системы ZuluGIS может быть отдельный растровый объект или группа растровых объектов.

	Примечание
	Имеется возможность импортировать растровые данные формата MapInfo, OziExplorer и ESRI World File.

Рисунок 24. Пример растрового слоя

Поддерживаемые форматы файлов изображений: *.bmp, *.jpg, *.jpeg, *.tif, *.tiff, *.gif, *.png, *.pcx, *.svg, *.heic, *.webp.

Растровый объект задается описателем растрового слоя который определяет файл изображения и физические координаты на местности, соответствующие изображению. Описатели растровых объектов хранятся в файлах с расширением ZRS. Эти файлы имеют простой текстовый формат.

Zulu GIS Data
Version: 8.0
Type: raster
File: 50GIII.BMP
................


Растровая группа – это объединение растровых объектов, рассматриваемых системой как один объект. Если необходимо постоянно работать с двадцатью растровыми объектами одновременно, то можно загружать двадцать растровых слоев по одному растровому объекту в каждом. Однако для удобства эти растровые объекты можно объединить в группу растровых объектов. Тогда система будет воспринимать эти двадцать растров как один слой. Пять растровых групп по двадцать растров в каждой в свою очередь можно объединить в одну и т.д. Информация о растровых группах хранится в файлах с расширением ZRG. Эти файлы имеют простой текстовый формат: на каждой строке файла записывается имя файла растрового объекта или имя файла другой растровой группы. Пример файла описания растрового объекта приведен ниже:

D:\PLAN\2430-00p.ZRS
D:\PLAN\2430-01p.ZRS
D:\PLAN\2430-02p.ZRS
D:\PLAN\2430-05p.ZRS
D:\PLAN\2430-06p.ZRS

В этом примере группа содержит четыре растровых объекта масштаба 1:2000 с трубопроводами, прозрачно накладывающихся на растровую группу, содержащую план местности той же территории. Последовательность отображения растров при выводе на карту соответствует их последовательности в списке растровой группы.

Растровая группа может содержать произвольное число растровых объектов или вложенных растровых групп.

Число растров в слое ограничено лишь дисковым пространством (ZuluGIS справляется с полем из нескольких тысяч растров).

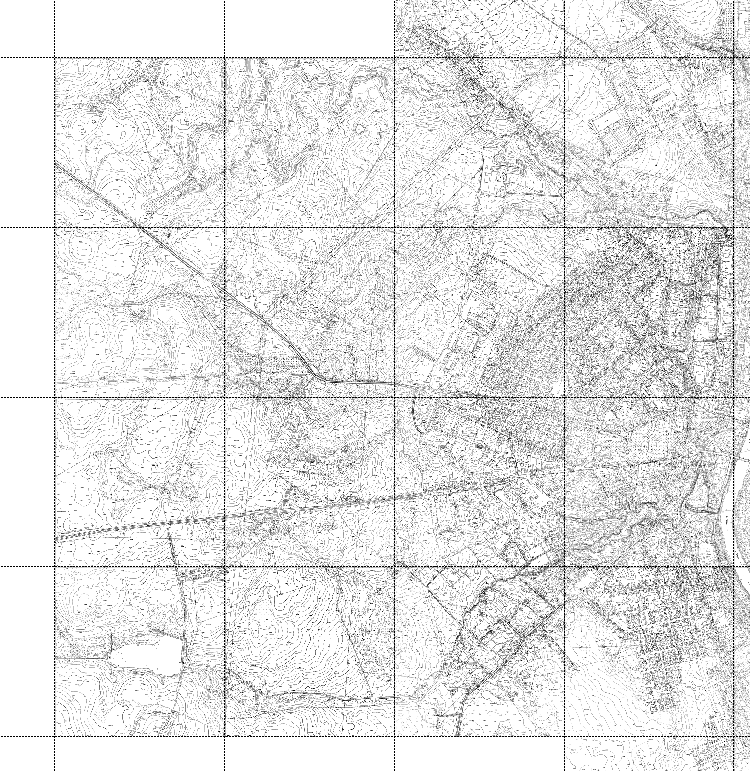

Рисунок 25. Растровая группа
