Справочник Тягодутьевые машины.


Справочник тягодутьевых машин содержит информацию о характеристиках серий типовых дутьевых вентиляторов и дымососов, установленных на котлах.


Для редактирования или просмотра справочника тягодутьевых машин следует щелкнуть левой кнопкой мышки на узле Тягодутьевые машины в дереве задач главной формы приложения

Справочники


Тепломеханическое оборудование



Оборудование котлов




Тягодутьевые машины



В справочник тягодутьевых машин нет необходимости вводить данные на все типоразмеры геометрически подобных вентиляторов или дымососов, относящихся к машинам одной серии. Достаточно ввести характеристики одной машины исследуемой серии, тогда в процессе решения расчетных задач характеристики остальных машин данной серии будут вычислены по формулам подобия.


Форма справочника тягодутьевых машин состоит из нескольких элементов, представляющих справочные данные по характеристикам вентиляторов дымососов, выбранных в качестве образца для всей серии геометрически подобных машин.

В левой верхней части формы размещен элемент набора записей "Модель ВД", представляющий данные из справочной таблицы характеристик тягодутьевой машины, принятой за образец данной серии. Справочные характеристики машины, принятой за образец для данной серии, указываются в оптимальной точке, то есть соответствуют режиму работы машины с максимальным КПД.

Назначение полей набора записей "Модель ВД"

Поле

Описание поля

Серия машин

Наименование серии геометрически подобных машин.

Диаметр колеса модели

Диаметр колеса машины, принятой за образец для данной серии в единицах измерения выбранных из списка.

Число оборотов модели

Частота вращения ротора машины, принятой за образец для данной серии, об/мин.

Температура потока модели

Температура потока, проходящего через проточную часть машины, принятой за образец для данной серии, 0С. Кнопка  устанавливает в этом поле значение 200С, что характерно для справочных данных на дутьевые вентиляторы котлов.

Подача модели

Подача машины, принятой за образец для данной серии, в оптимальной точке характеристики в единицах измерения расхода, выбранных из списка.

Напор модели

Напор машины, принятой за образец для данной серии, в оптимальной точке характеристики в единицах измерения напора, выбранных из списка.

Оптимальный КПД

Гидравлический КПД машины, принятой за образец для данной серии, в оптимальной точке характеристики, %

Мощность модели, кВт

Гидравлическая мощность машины, принятой за образец для данной серии, в оптимальной точке характеристики, кВт


В правой верхней части формы размещен элемент набора записей "Характеристика модели", представляющий данные из справочной таблицы опорных точек характеристик тягодутьевой машины, принятой за образец данной серии при полном открытии направляющего аппарата. Опорные точки представляют собой ряды координат точек на осях характеристик подачи, напора и КПД, заданных в паспорте машины, принятой за образец данной серии.

Назначение полей набора записей "Характеристика модели"

Поле

Описание поля

Подача

Координаты опорных точек на оси подачи машины, принятой за образец для данной серии, в единицах измерения, указанных для поля Подача модели в элементе набора записей "Модель ВД".

Напор

Координаты опорных точек на оси напора машины, принятой за образец для данной серии, в единицах измерения, указанных для поля Напор модели в элементе набора записей "Модель ВД".

КПД

Координаты опорных точек на оси напора машины, принятой за образец для данной серии, %.


В нижней части формы размещен элемент, позволяющий построить график по координатам опорных точек текущей модели тягодутьевой машины .


Рассмотрим порядок действий для ввода новой серии геометрически подобных тягодутьевых машин.

    1. нажмите на кнопку на панели инструментов элемента набора записей "Модель ВД", чтобы создать новую серию геометрически подобных тягодутьевых машин
    2. последовательно введите наименование, диаметр колеса, частоту вращения и температуру потока, присущие машине, выбранной за образец для данной серии
    3. введите подачу, напор и гидравлическую мощность, присущие данной машине при работе  в оптимальной точке
    4. затем нажмите на кнопку на панели инструментов элемента набора записей "Характеристика модели" столько раз, сколько опорных точек  предполагается к вводу для данной машины, обеспечив таким образом дальнейший ввод координат опорных точек
    5. последовательно вводите координаты подача-напор-КПД для каждой опорной точки характеристики в соответствующие ячейки таблицы элемента  "Характеристика модели"

В качестве опорных точек рекомендуется использовать точки характеристики машины со  следующими координатами

  • координаты точки пересечения Q-H-характеристики машины с осью ординат (Q=0), в этой точке КПД машины должен быть равен 0
  • координаты в точке характеристики машины с оптимальным (максимальным) КПД
  • координаты в точке характеристики машины с максимальным напором
  • по возможности, координаты точки пересечения Q-H-характеристики машины с осью абсцисс (Н=0), в этой точке КПД машины должен быть равен 0
  • координаты 3-4 промежуточных точек, располагающихся между указанных точек

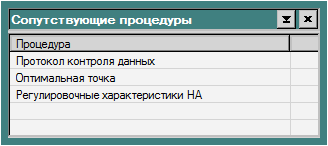

Сервисные процедуры, сопутствующие справочнику тягодутьевых машин вызываются с помощью нажатия на кнопку панели элемента набора записей "Модель ВД"


Сервисная процедура "Протокол контроля данных" выполняет проверку введенных данных на предмет возможности их использования в расчете затрат электроэнергии на привод исследуемой тягодутьевой машины, установленной на котле .


Сервисная процедура "Оптимальная точка" вычисляет координаты подачи, напора и КПД исследуемой тягодутьевой машины в оптимальной точке характеристик, построенных по координатам опорных точек. Значения координат оптимальной точки исследуемой тягодутьевой машины присваиваются соответствующим полям элемента набора записей "Модель ВД"

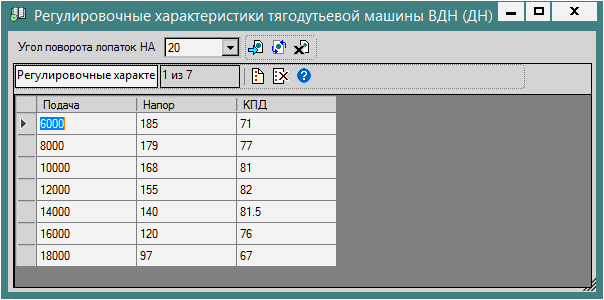

Сервисная процедура "Регулировочные характеристики НА" предназначена для ввода характеристик исследуемой тягодутьевой машины при различных углах открытия направляющего аппарата (НА).



Как правило, паспортная характеристика тягодутьевых машин котлов представляется в виде семейства кривых, отвечающих различным углам поворота направляющего аппарата, с помощью которого в практической эксплуатации осуществляется регулирование вентиляторов и дымососов.

Порядок действий для ввода опорных точек храктеристик машины при угле поворота напраляющего аппарата, отличном от 00

    1. нажмите на кнопку и появившемся диалоговом окне введите численное значение угла поворота направляющего аппарата, для которого предполагается вводить координаты опорных точек характеристик машины
    2. затем нажмите на кнопку столько раз, сколько опорных точек предполагается к вводу для указанного угла поворота направляющего аппарата, обеспечив таким образом дальнейший ввод координат опорных точек
    3. последовательно вводите координаты подача-напор-КПД для каждой опорной точки регулировочной характеристики в соответствующие ячейки
    4. повторяйте действия 1-3, задавая различные углы поворота направляющего аппарата

Число регулировочных характеристик, отвечающих различным углам поворота направляющего аппарата, должно быть не меньше 3, в противном случае использовать данные характеристики в расчете затрат электроэнергии на привод машины, регулирование которой осуществляется с помощью направляющего аппарата, невозможно.
