Обработка режимно-наладочных испытаний котла. Сервисные функции. Экспорт результатов в базу данных ПРК Источник.

Результаты обработки режимно-наладочных испытаний котла могут быть экспортированы в выходные отчетные формы (например, режимная карта котла) или в соответствующие таблицы базы данных ПРК Источник.

В любом случае, экспорту подлежат значения параметров работы котла, отвечающие индексированным режимам. Для индексации режима работы котла следует указать его порядковый номер в строке Индексы режимов в отчетные формы на листе черновик, имея в виду, что позиция режима в отчетной форме будет соответствовать его порядковому номеру.

Экспорт результатов обработки РНИ котла в выходную отчетную форму.

Экспорт в выходные отчетные формы осуществляется с использованием заранее разработанного сценария, приемником данных при этом является лист MS Excel. Экспорту подлежат значения параметров работы котла на индексированных режимах.

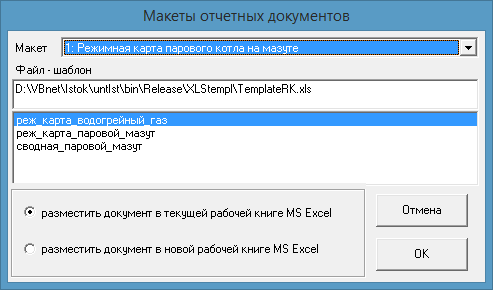

Для экспорта результатов в отчетные формы следует выполнить команду меню Отчетные формы| Экспорт в отчетную форму, в результате чего на экране монитора будет открыта форма Макеты отчетных документов

Список Макет содержит перечень макетов отчетных документов, предварительно сформированных и сохраненных в базе данных. Макет, название которого выбрано в списке, является текущим.

В поле Файл-шаблон представлен путь к файлу MS Excel, указанному в качестве шаблона данного отчетного документа при разработке текущего макета. В списке ниже поля Файл-шаблон представлены листы файла-шаблона, каждый из которых может быть использован в качестве приемника данных.

С помощью переключателей указывается место размещения итогового отчетного документа: в текущей или в новой  рабочей книге.

Опишем порядок действий при создании отчетной формы на примере экспорта результатов испытаний парового котла на мазуте в разработанную заранее форму режимной карты

1. Ввести численные индексы в ячейки строки Индексы режимов в отчетные формы листа черновик, для тех исследованных режимов, характеристики которых будут представлены в режимной карте, например в ячейку столбца С введем значение 1, в ячейку столбца D - значение 2, в ячейку столбца E - значение 3, в ячейку столбца F - значение 4
2. На листе черновик нажмите левой кнопкой мышки на графический объект  в ячейке А1, в результате на экране появится форма Сервис
3. Выполнить команду меню Отчетные формы, в результате на экране появится форма Макеты отчетных документов
4. В списке Макет выбрать нужный макет отчетного документа, например, Режимная карта парового котла на мазуте
5. Если для выбранного макета указан файл-шаблон, то выбрать лист-приемник данных в списке всех листов данного файла-шаблона
6. Отметить переключатель разместить отчет в текущей книге MS Excel, если форму режимной карты предполагается разместить в текущей книге Excel, или отметить переключатель разместить отчет в новой книге MS Excel, если режимную карту требуется разместить в новой книге Excel
7. Нажать кнопку ОК

В результате описанных действий в текущей (или новой) книге Excel будет создан лист, на который будет помещена выбранная отчетная форма, содержащая те данные, которые были заданы для представления при разработке данного макета..

Экспорт результатов обработки режимно-наладочных испытаний котла в базу данных ПРК Источник.

Сервисная функция Экспорт в БД используется для передачи значений, полученных при испытаниях котлов, в базу данных ПРК Источник.

Рассмотрим процедуру экспорта результатов обработки режимно-наладочных испытаний в базу данных на примере режимной карты котла.

1. Ввести численные индексы в ячейки строки Индексы режимов в отчетные формы листа черновик, для тех исследованных режимов, характеристики которых будут экспортированы в таблицы паспортизации режимных карт котла
2. На листе черновик нажмите левой кнопкой мышки на графический объект  в ячейке А1, в результате на экране появится форма Сервис

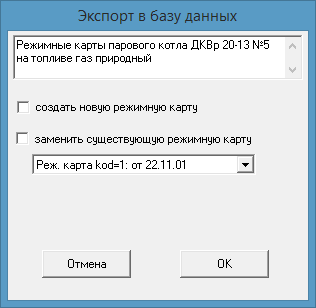

3. Выполнить команду меню Экспорт в БД|Режимная карта, в результате на экране появится форма Экспорт в базу данных

4. В информационном поле в верхней части формы представлено наименование исследуемого котла и вид топлива, на котором производились его испытания.
6. Если экспортируемые результаты испытаний должны стать данными для новой режимной карты данного котла, то следует отметить галочкой флажок создать новую режимную карту, а если следует заменить данные существующей режимной карты, то следует отметить галочкой флажок заменить существующую режимную карту и выбрать в списке ту режимную, данные которой следует заменить
7. Нажать на кнопку OK для продолжения экспорта данных в БД или на кнопку Отмена для отказа от процедуры.

В результате описанных действий, в базу данных приложения будут экспортированы необходимые характеристики работы котла, полученные по результатам обработки режимно-наладочных испытаний.

Аналогичного порядка действий следует придерживаться при экспорте результатов измерения выбросов загрязняющих веществ в соответствующие таблицы базы данных.
