Обработка режимно-наладочных испытаний котла. Сервисные функции. Графики режимных параметров котла.


Сервисная функция График предназначена для графического представления измеренных и расчетных параметров, полученных при режимно-наладочных испытаниях котла. Средствами приложения Источник предусмотрено построение следующих графиков, представляющих динамику параметров работы котла

    • Расход топлива на котел
    • Давление воздуха перед горелками котла
    • Коэффициент избытка воздуха за котлом, экономайзером и за котлом и экономайзером
    • Температура газов за котлом, экономайзером и за котлом и экономайзером
    • Разрежение за котлом, экономайзером и за котлом и экономайзером
    • Потери q2 котла, котлоагрегата и котла и котлоагрегата
    • Потери q5 котла, котлоагрегата и котла и котлоагрегата
    • КПД котла, котлоагрегата и котла и котлоагрегата
    • Удельный расход условного топлива


Рекомендуемый порядок действий при построении графика показателя котла опишем на примере коэффициента избытка воздуха за котлом и экономайзером

  1. На листе черновик нажмите левой кнопкой мышки на графический объект  в ячейке А1
  2. В появившейся на экране форме нажмите на меню График
  3. Если команда меню ОсьХ: теплопроизводительность не отмечена галочкой, то нажмите левой кнопкой на команду меню ОсьХ: теплопроизводительность, чтобы отметить ее галочкой
  4. В меню График поместите курсор на пункт Коэффициент избытка воздуха и нажмите левой кнопкой мышки на команду за котлом и экономайзером

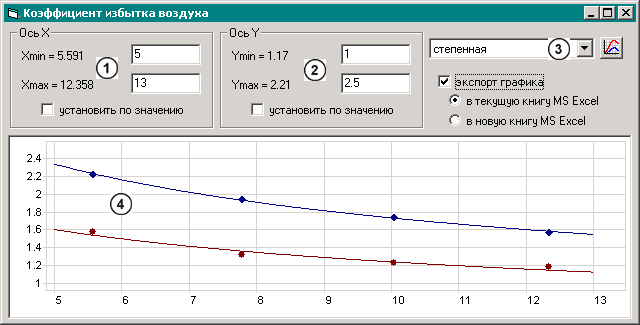

В результате выполненных действий на экране появится форма-конструктор графиков



Назначение элементов формы

В группе Ось Х (поз. 1) размещены элементы, предназначенные для минимального и максимального шкалы оси Х (абсцисс). Надпись Xmin отображает минимальное значение параметра по оси Х, достигнутого при испытаниях котла. Поле справа от надписи Xmin предназначено для ввода минимального значения шкалы оси Х, которое будет использовано при построении графика. Надпись Xmax отображает максимальное значение параметра по оси Х, достигнутого при испытаниях котла. Поле справа от надписи Xmax предназначено для ввода максимального значения шкалы оси Х, которое будет использовано при построении графика. Если отметить галочкой флажок установить по значению, то минимальное и максимальное значения шкалы по оси Х, будут равны достигнутым при испытаниях.

В группе Ось Y (поз. 2) размещены элементы аналогичного назначения, с той лишь разницей, что относятся они к оси Y (ординат).

Список (поз. 3) содержит перечень типов аппроксимирующих функций, которые будут использованы при построении гладкой кривой, огибающей узловые точки графика, полученные при испытаниях.

Если отметить галочкой флажок экспорт графика, то при закрытии формы, построенный график будет экспортирован на лист График текущей книги Excel (отмечен переключатель в текущую книгу MS Excel) или на лист График новой книги Excel (отмечен переключатель в новую книгу MS Excel).

Кнопка  выполняет процедуру построения графика, элемент (поз. 4) отображает график.

Опишем работу с формой-конструктором графиком

  1. В поле Xmin введите минимальное значение шкалы по оси Х
  2. В поле Xmax введите максимальное значение шкалы по оси Х
  3. В поле Ymin введите минимальное значение шкалы по оси Y
  4. В поле Ymax введите максимальное значение шкалы по оси Y
  5. В списке (поз. 3) выберите тип аппроксимирующей функции
  6. Отметьте галочкой флажок экспорт графика, если требуется построить график на листе Excel, для последующего использования в отчетных документах
  7. Отметьте переключатель в текущую книгу MS Excel, чтобы лист График был создан в текущей книге Excel
  8. Нажмите на кнопку  и убедитесь, что график создан в соответствии с Вашими требованиями
  9. Закройте форму-конструктор графиков.

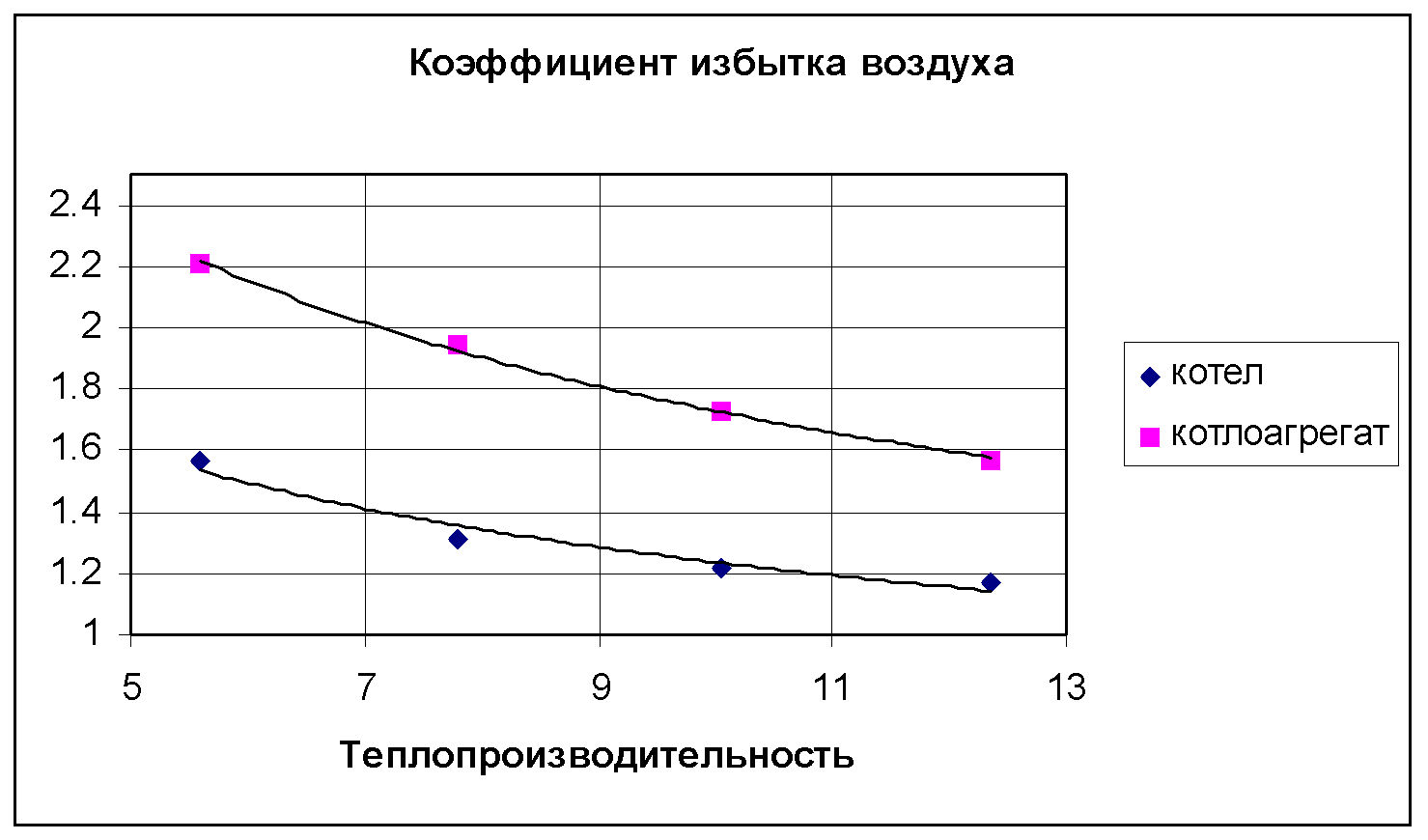

В результате описанных действий в текущую книгу Excel будет добавлен лист График, в котором будет размещен, построенный график. В дальнейшем графики, помещенные на лист книги Excel, могут быть скопированы и вставлены в отчетные документы по результатам наладочных работ.
