Расчетные задачи. Наладка котлоагрегатов. Обработка режимно-наладочных испытаний котлов.

Для выполнения обработки результатов, полученных во время режимно-наладочных испытаний котлов, следует щелкнуть левой кнопкой мышки на узле Наладка котлоагрегатов в дереве задач главной формы приложения

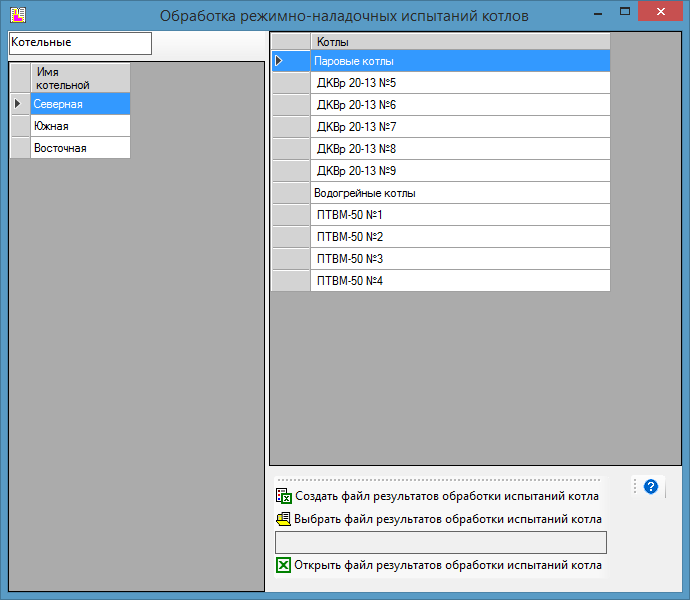

Назначение элементов формы.

В левой части формы представлен перечень котельных предприятия, котельная на которой установлен указатель записи считается текущей.

В правой части формы представлена таблица, содержащая перечень паровых и водогрейных котлов, установленных в текущей котельной. Котел, на котором установлен указатель записи в таблице, является текущим.

Кнопка служит для создания файла MS Excel, предназначенного для обработки результатов измерений, полученных во время режимно-наладочных испытаний текущего котла, расчета вычисляемых параметров и разработки выходных форм, сопутствующих режимно-наладочным испытаниям.

Кнопка предназначена для указания пути к файлу, заранее созданному для обработки результатов испытаний котла.

Информационное поле отображает путь файла MS Excel, предназначенного для обработки результатов испытаний котла.

Кнопка  предназначена для запуска приложения MS Excel и открытия файла, путь к которому представлен в информационном поле .

Ввод данных, полученных во время режимно-наладочных испытаний котла, их обработка, формирование выходных документов и выполнение сопутствующих сервисных функций осуществляется в среде MS Excel. Для формирования файла MS Excel, предназначенного для обработки результатов режимно-наладочных испытаний текущего котла (в дальнейшем целевого файла), следует:

1. в таблице котельных переместить указатель записи на ту котельную, где установлен котел, подлежащий обработке результатов испытаний
2. переместить указатель записи на паровой или водогрейный котел, подлежащий обработке результатов испытаний
3. нажать на кнопку

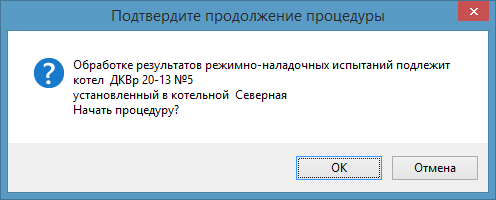

В результате описанных действий на экране будет показано сообщение, указывающее на котел, подлежащий обработке результатов испытаний

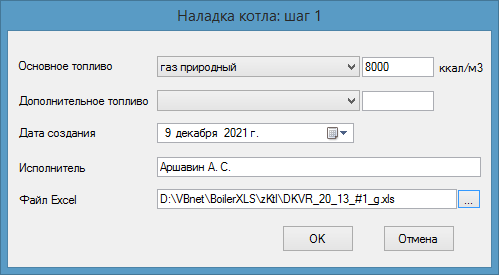

Для продолжения процедуры формирования файла к обработке результатов испытаний указанного котла, нажмите на кнопку OK., в результате чего на экране будет представлена форма Наладка котла: шаг 1

Для успешного продолжения процедуры выполните следующее

• с помощью списка, Основное топливо выберите вид топлива, на котором проводились испытания исследуемого котла
• в поле справа от списка Основное топливо введите низшую теплоту сгорания данного топлива, которая была зафиксирована во время испытаний котла ( по умолчанию значение в данном поле соответствует справочному значению для данного топлива)
• если котел подвергался испытания при работе на смеси из двух видов топлива, то следует ввести вид и низшую теплоту сгорания второго топлива по аналогии с первым (основным) видом топлива
• с помощью календаря введите дату проведения испытаний или дату создания или утверждения режимной карты
• в поле Исполнитель введите имя исполнителя испытаний
• нажмите на кнопку справа от поля Файл Excel и с помощью диалогового окна сохранения укажите место размещения и имя файла, предназначенного для обработки результатов испытаний исследуемого котла
• для продолжения нажмите на кнопку OK, а для прекращения процедуры нажмите на кнопку Отмена

В случае продолжения процедуры, на экране будет представлена форма Наладка котла: шаг 2

С помощью элементов данной формы следует указать дополнительные данные, определяющие условия проведения испытаний и необходимые для формирования целевого файла обработки результатов испытаний. Назначение элементов формы Наладка котла: шаг 2

Список Способ определения расхода основного топлива предназначен для выбора способа, с помощью которого будет определяться режимный расход топлива на котел, элементы списка имеют следующее назначение

• по показания узла учета котла - выбор этого элемента списка будет означать, что расход топлива на котел во время испытаний, определялся по узлу учета котла, при выборе этого способа следует выбрать узел учета данного топлива исследуемого котла из списка Узел учета основного топлива; этот способ определения расхода топлива доступен только для газообразного и жидкого топлива и только в том случае, если в процессе паспортизации оборудования исследуемого котла вводились достоверные данные, характеризующие узлы учета топлива котла
• расчет по уравнению теплового баланса котла - выбор этого элемента списка будет означать, что значение режимного расхода топлива на котел будет определено расчетным способом с использованием уравнения теплового баланса котла; в данном случае предполагается, что расход теплоносителя, вырабатываемого котлом, известен, например, по показания узла учета теплоносителя котла
• ввод значения расхода топлива - выбор этого элемента списка будет означать, что режимный расход топлива будет вводиться, как заранее известное значение для каждого исследованного режима работы котла

Для определения режимного расхода дополнительного топлива предусмотрено два способа: по показаниям узла учета котла и ввод значения расхода топлива, оба способа имеют то же назначение, что и описанные для основного топлива.

Список Способ определения расхода теплоносителя предназначен для выбора способа, с помощью которого будет определяться режимный расход теплоносителя котла, элементы списка имеют следующее назначение

• по показания узла учета котла - выбор этого элемента списка будет означать, что расход теплоносителя котла во время испытаний, определялся по узлу учета котла, при выборе этого способа следует выбрать узел учета теплоносителя исследуемого котла из списка Узел учета теплоносителя котла; этот способ определения расхода теплоносителя доступен только в том случае, если в процессе паспортизации оборудования исследуемого котла вводились достоверные данные, характеризующие узлы учета теплоносителя котла

Если испытания котла выполнялись на жидком топливе, сжигание которого осуществлялось с помощью форсунок, то в группе Форсунки для сжигания жидкого топлива следует выбрать вид форсунок, а если на форсунки поступает распыливающий пар, то ввести удельный расход пара на форсунки в кг пара/кг топлива.

Если в процессе испытаний выполнялись измерения содержания в продуктах сгорания оксидов азота (NOx) и/или оксидов серы (SOx), то в группе Контроль содержания в продуктах сгорания следует отметить галочками соответствующие флажки  и указать размерность концентрации этих веществ в продуктах сгорания, выбрав размерность из списка справа от соответствующего флажка.

Для ввода размерности измеренных режимных показателей работы котла нажмите на ячейку Размерность в соответствующей строке таблицы Размерность измеренных параметров работы котла и выберите нужные единицы измерения из предложенного списка.

С помощью переключателей группы Метод расчета потерь с уходящими газами следует указать, каким способом будут вычисляться потери с уходящими газами

• метод Равича - данный способ предполагает определения потерь с уходящими газами с помощью упрощенного метода, разработанного профессором М. Б. Равичем и основанном на использовании некоторых обобщенных характеристиках топлива
• нормативный метод - данный способ предполагает определения потерь с уходящими газами с помощью классического метода, изложенного в "Тепловой расчет котельных агрегатов (нормативный метод)"

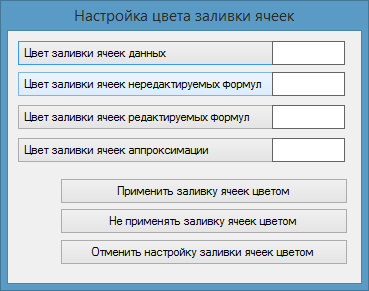

Для того чтобы присвоить цвет заливки ячейкам целевого файла следует нажать на кнопку Настроить файл Excel справа от информационного поля, в котором представлено полное имя целевого файла. В результате на экране появится форма Настройка цвета заливки ячеек

Назначение элементов формы

• кнопка Цвет заливки ячеек данных предназначена для присваивания цвета заливки ячеек, содержащим исходные данные
• кнопка Цвет заливки ячеек нередактируемых формул предназначена для присваивания цвета заливки вычисляемых ячеек, содержащих формулы, не подлежащие редактированию
• кнопка Цвет заливки ячеек редактируемых формул предназначена для присваивания цвета заливки вычисляемых ячеек, содержащих формулы, подлежащие редактированию
• кнопка Цвет заливки ячеек аппроксимации предназначена для присваивания цвета заливки вычисляемых ячеек, содержащих результаты аппроксимации измеренных параметров работы котла

Для заливки цветом ячеек целевого файла следует нажать на кнопку, отвечающую соответствующей категории ячеек и выбрать цвет заливки, используя диалоговое окно Цвет, в результате чего поле справа от кнопки примет выбранный цвет.

Для продолжения выберите одно из следующих действий

• нажмите на кнопку Применить заливку ячеек цветом - данное действие будет означать, что выбранные цвета будут применяться для заливки ячеек указанных категорий
• нажмите на кнопку Не применить заливку ячеек цветом - данное действие будет означать, что в качестве цвета заливки всех ячеек будет использовать цвет ячее, установленный приложением MS Excel по умолчанию
• нажмите на кнопку Отменить настройку заливку ячеек цветом - данное действие будет означать, что для заливки ячеек будет использован цвет, присвоенный ранее

В результате выполненных действий на диске будет создан файл (*.xls), предназначенный для выполнения обработки результатов режимно-наладочных испытаний котла, с которым в дальнейшем Вы можете работать в среде MS Excel, используя программные средства ПРК Источник.

Для ознакомления со структурой файла MS Excel перейдите к разделу Структура Файл обработки режимно-наладочных испытаний настоящего руководства .
