Расчетные задачи. Расчет выбросов загрязняющих веществ.


Для выполнения расчета валовых и максимальных выбросов загрязняющих веществ за отработанный период следует щелкнуть левой кнопкой мышки на узле Расчет выбросов ЗВ за период в дереве задач главной формы приложения.

Расчетные задачи


Выбросы загрязняющих веществ



Расчет выбросов ЗВ за период

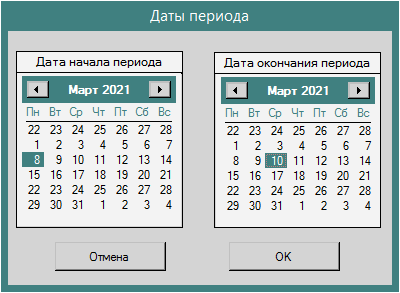

Для выбора отработанного периода, в течение которого предполагается выполнять анализ план-факт, следует выбрать даты начала и окончания периода с помощью календаря и затем нажать на кнопку ОК.



В левом верхнем углу формы размещается таблица с перечнем котельных предприятия. Котельная, на которой установлен указатель записи является текущей.

Ниже перечня котельных размещается список, содержащий наименование основного и резервного топлива текущей котельной. Вид топлива, выбранный в списке является текущим.

Под списком топлив размещается элемент Данные к расчету выбросов ЗВ, предназначенный для просмотра и редактирования данных по составу и теплоте сгорания текущего топлива к расчету выбросов загрязняющих веществ текущей котельной.

В правой части формы размещается элемент Выбросы ЗВ за период, предназначенный для ввода исходных данных и для просмотра результатов расчета выбросов загрязняющих веществ каждого котла текущей котельной, работавшего на текущем топливе в течение исследуемого периода.

Назначение полей элемента Выбросы ЗВ за период

Поле

Описание поля

Котел

Наименование котла, размещенного в текущей котельной. Поле носит информационный характер и не подлежит редактированию.

Продолжительность работы

Продолжительность работы данного котла в течение исследуемого периода, час. Если в течение исследуемого периода формировались суточные ведомости работы данного котла, то продолжительность работы котла принимается по данным суточных ведомостей, в противном случае продолжительность работы указывается вручную.

Средний расход топлива

Среднечасовой расход текущего топлива на данный котел, для газообразного топлива - м3/ч, для твердого и жидкого - кг/ч. Если в течение исследуемого периода формировались суточные ведомости работы данного котла, то среднечасовой расход топлива на котел принимается по данным суточных ведомостей, в противном случае среднечасовой расход топлива на котел указывается вручную.

Максимальный расход топлива

Максимальный расход текущего топлива на данный котел, имевший место в течение исследуемого периода, для газообразного топлива - м3/ч, для твердого и жидкого - кг/ч. Если в течение исследуемого периода формировались суточные ведомости работы данного котла, то максимальный расход топлива на котел принимается по данным суточных ведомостей, в противном случае максимальный расход топлива на котел указывается вручную.

Валовый выброс

Валовый выброс загрязняющего вещества в течение исследуемого периода, т.

Максимальный выброс

Максимальный выброс загрязняющего вещества в течение исследуемого периода, г/с.


Для вычисления выбросов загрязняющих веществ с продуктами сгорания топлива следует придерживаться следующего порядка действий:

    1. в списке котельных переместите указать записи на котельную, подлежащую вводу исходных данных к расчету выбросов загрязняющих веществ
    2. в списке топлив выберите то топливо текущей котельной, теплота сгорания и состав которого подлежат вводу данных
    3. введите теплоту сгорания и состав текущего топлива, если средние значения этих величин в течение исследуемого периода отличаются от предложенных значений
    4. перемещая указатель записи в элементе Выбросы ЗВ за период, введите продолжительность работы и средний и максимальный расход текущего топлива для каждого котла текущей котельной, если эти данные отличаются от предложенных значений
    5. повторите действия 3-4, выбирая другие виды топлив, на которых работала текущая котельная в течение исследуемого периода
    6. повторите действия 2-5 перемещая указатель записи на другие котельные, работавшие в течение исследуемого периода

По завершению ввода исходных данных следует нажать на кнопку , чтобы выполнить расчет валовых и максимальных выбросов загрязняющих веществ в атмосферу с продуктами сгорания топлива от всех котельных в течение исследуемого периода.

Кнопка содержит меню команд, позволяющих выполнить расчет выбросов от отдельных объектов:

  • Расчет выбросов текущей котельной - с помощью данной команды выполняется расчет выбросов загрязняющих веществ только текущей котельной.
  • Выбрать котельные к расчету выбросов - с помощью данной команды можно сделать выбор котельных, подлежащих расчету выбросов загрязняющих веществ.
  • Расчет выбросов текущего котла - с помощью данной команды выполняется расчет выбросов загрязняющих веществ только текущего котла текущей котельной.
  • Выбрать котлы к расчету выбросов - с помощью данной команды можно сделать выбор котлов текущей котельной, подлежащих расчету выбросов загрязняющих веществ.


В результате описанных действий поля элемента Выбросы ЗВ за период будут заполнены соответствующими результатами расчета.

Приложением предусмотрено два способа расчета выбросов ЗВ

  1. Метод, основанный на использовании данных предварительных замеров выбросов ЗВ на котлах, установленных в котельной . Этот метод является предпочтительным и безусловно используется при наличии всех необходимых для его реализации паспортных данных.
  2. Метод, основанный на использовании паспортных данных на установленное оборудование, например, сведения о конструкции топочных устройств котлов, информация об оборудовании системы газоочистки котельной и другое. Данный метод используется, когда отсутствуют данные предварительных измерений загрязняющих веществ на котлах.


Для просмотра результатов расчета выбросов загрязняющих веществ следует нажать на кнопку .


Для просмотра протокола ошибок, выявленных в ходе расчета, следует нажать на кнопку .
