Расчетные задачи. Расчеты за отработанный период.

Ведомости работы котельных за период.


Для выполнения расчетной задачи Ведомости работы котельных за период следует щелкнуть левой кнопкой мышки на узле Ведомости котельных за период в дереве задач главной формы приложения

Расчетные задачи


Расчеты за отработанный период



Ведомости за период




Ведомости котельных за период

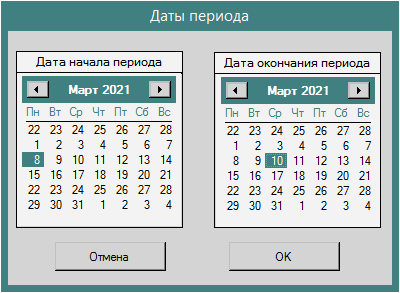

Для выбора отработанного периода, в течение которого предполагается разрабатывать ведомости работы котельных, следует выбрать даты начала и окончания периода с помощью календаря и затем нажать на кнопку ОК.

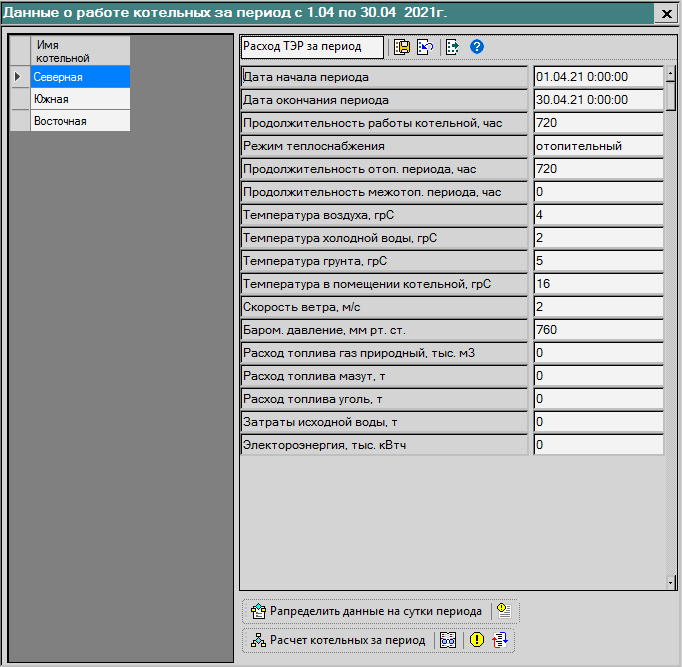

В левой части формы размещается таблица с перечнем котельных предприятия. Котельная, на которой установлен указатель записи является текущей.

В правой части формы размещается элемент Расход ТЭР за период, предназначенный для ввода основных данных, характеризующих работу текущей котельной за исследуемый период.

Назначение полей элемента Расход ТЭР за период

Поле

Описание поля

Дата начала периода

Дата начала исследуемого периода. Значение поля носит информационный характер и не подлежит редактированию.

Дата окончания периода

Дата окончания исследуемого периода. Значение поля носит информационный характер и не подлежит редактированию.

Продолжительность работы котельной

Число часов работы котельной в течение исследуемого периода, час. Значение поля вычисляется на основании сведений о работе текущей котельной в течение каждых суток исследуемого периода и не подлежит редактированию.

Режим теплоснабжения

Режим отпуска тепла в тепловые сети. Значение поля определяется на основании сведений о работе текущей котельной в течение каждых суток исследуемого периода и не подлежит редактированию.

Продолжительность отоп. периода

Число часов работы котельной в отопительном режиме в течение исследуемого периода, час. Значение поля вычисляется на основании сведений о работе текущей котельной в течение каждых суток исследуемого периода и не подлежит редактированию.

Продолжительность межотоп. периода

Число часов работы котельной в межотопительном режиме в течение исследуемого периода, час. Значение поля вычисляется на основании сведений о работе текущей котельной в течение каждых суток исследуемого периода и не подлежит редактированию.

Температура воздуха

Средняя температура наружного воздуха в течение исследуемого периода, 0С. Значение поля принимается в соответствии с данными суточных ведомостей текущей котельной, а если их нет, то по данным для климатического региона текущей котельной .

Температура холодной воды

Средняя температура холодной (исходной) воды в течение исследуемого периода, 0С. Значение поля принимается в соответствии с данными суточных ведомостей текущей котельной, а если их нет, то по данным для климатического региона текущей котельной .

Температура грунта

Средняя температура грунта в течение исследуемого периода, 0С. Значение поля принимается в соответствии с данными суточных ведомостей текущей котельной, а если их нет, то по данным для климатического региона текущей котельной .

Температура в помещении котельной

Средняя температура воздуха внутри помещения котельной в течение исследуемого периода, 0С. Значение поля принимается в соответствии с данными суточных ведомостей текущей котельной, а если их нет, то по данным паспортизации текущей котельной .

Скорость ветра

Средняя скорость ветра в течение исследуемого периода, 0С. Значение поля принимается в соответствии с данными суточных ведомостей текущей котельной, а если их нет, то по данным для климатического региона текущей котельной .

Баром давление

Среднее барометрическое давление в течение исследуемого периода, 0С. Значение поля принимается в соответствии с данными суточных ведомостей текущей котельной, а если их нет, то присваивается значение 760 мм рт. ст.

Расход топлива

Полный расход топлива данного вида, затраченного в текущей котельной в течение исследуемого периода. Расход топлива данного вида принимается в соответствии с данными суточных ведомостей текущей котельной, а если их нет, то значение следует ввести. Расход газообразного топлива следует указывать в тысячах м3, а твердого и жидкого - в тоннах.

Затраты исходной воды

Полный расход исходной (холодной) воды, затраченной в текущей котельной в течение исследуемого периода. Расход холодной воды принимается в соответствии с данными суточных ведомостей текущей котельной, а если их нет, то значение следует ввести в тоннах.

Электроэнергия

Полный расход электроэнергии, затраченной в текущей котельной в течение исследуемого периода. Расход электроэнергии принимается в соответствии с данными суточных ведомостей текущей котельной, а если их нет, то значение следует ввести в тыс. кВт ч.


В таблице Расход ТЭР за период представлены только основные данные о работе котельных в течение исследуемого периода. Дополнительные данные, характеризующие работу котельных и котельного оборудования в течение исследуемого периода, вводятся с помощью сопутствующих процедур, которые вызываются путем нажатия на кнопку на панели инструментов элемента Расход ТЭР за период


Сопутствующие процедуры
  • Режим работы за каждые сутки периода
  • Данные на смешанный период теплоснабжения
  • Теплота сгорания и состав топлива
  • Настройки расчетов
  • Дублировать данные за период
  • Режимы работы зон теплоотпуска
  • Режимы работы котлов
  • Регламентные процедуры за период
  • Зоны-приемники тепла за период
  • Отключения объетов СТС

*****
  • Удалить показания узлов учета зон сетевой воды котельных
  • Удалить показания узлов учета зон сетевой воды ЦТП
  • Удалить показания узлов учета зон пара
  • Удалить режимы работы паровых котлов
  • Удалить режимы работы водогрейных котлов

Среди дополнительных данных, ввод которых вызывается с помощью сопутствующих процедур, весьма важное значение имеют сведения о режимах работы котельных в течение каждых суток исследуемого периода.


По завершению ввода данных за исследуемый период следует нажать на кнопку , чтобы сформировать необходимую исходную информацию к расчету суточных ведомостей котельных. Формирование исходных данных к расчету суточных ведомостей котельных заключается в распределении затрат топлива, исходной воды и электроэнергии на каждые сутки исследуемого периода с учетом возможного наличия данных, предварительно сформированных с помощью расчетной задачи "Суточные ведомости котельных" .

Распределение затрат топлива, исходной воды и электроэнергии выполняется равномерно для каждых суток исследуемого периода. Это означает, что за каждые сутки периода затраты топлива, исходной воды и электроэнергии будут одинаковыми. Так же следует учесть, что одинаковыми окажутся и параметры теплоотпуска, если показания узлов учета сетевой воды и пара вводились с помощью сопутствующей процедуры Режимы работы зон теплоотпуска .

Кнопка предназначена для просмотра протокола ошибок, выявленных в процессе распределения исходных данных к расчету суточных ведомостей котельных за весь исследуемый период.


Кнопки панели инструментов в нижней части формы имеют следующее назначение

  • с помощью кнопки может быть выполнен расчет суточных ведомостей котельных за весь исследуемый период на основании данных, полученных после распределения введенной исходной информации на каждые сутки периода
  • с помощью кнопки осуществляется просмотр результатов расчета суточных ведомостей котельных в течение исследуемого периода
  • кнопка представляет форму просмотра протокола ошибок, выявленных в процессе расчета суточных ведомостей котельных
  • кнопка представляет форму просмотра протокола теплового баланса, выполнение которого контролируется в процедурах расчета суточных ведомостей
