Паспортизация. Насосные станции.


Для редактирования и просмотра информации, характеризующей насосные станции, размещенные в системах водяных тепловых следует щелкнуть левой кнопкой мышки на узле Насосные станции в дереве задач главной формы приложения

Паспортизация


Объекты систем теплоснабжения



Системы теплоснабжения водой




Насосные станции

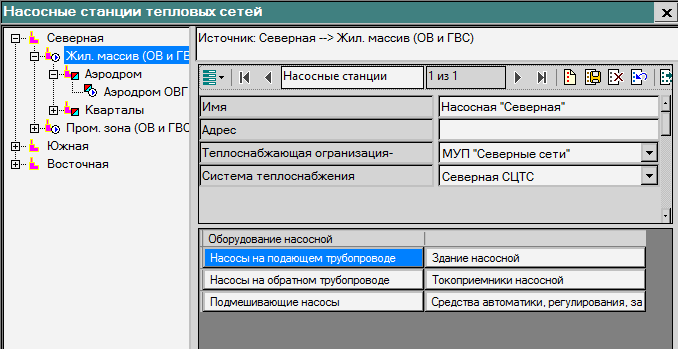

Слева в верхней части формы размещается элемент, представляющий котельные и магистральные зоны теплоснабжения котельных в виде иерархической структуры

Узлы котельных в иерархической структуре маркируются пиктограммой , узлы магистральных зон - пиктограммой , узлы ЦТП - пиктограммой , а узлы квартальных зон II контура - пиктограммой . Щелчок левой кнопкой мышки на узле иерархической структуры, делает соответствующий объект системы теплоснабжения активным, а наименование активного объекта СТС отображается в поле над элементом паспортизации насосных станций.


Назначение полей

Поле

Описание поля

Имя

Наименование насосной станции

Адрес

Адрес насосной станции

Теплоснабжающая организация-владелец

Теплоснабжающая организация, на балансе которой находится данная насосная станция. Значение поля выбирается из списка, сформированного на базе таблицы теплоснабжающих организаций .

Система теплоснабжения

Система теплоснабжения, к которой относится данная насосная станция. Значение поля выбирается из списка, сформированного на базе таблицы систем теплоснабжения


Для добавления новой насосной станции следует в элементе иерархической структуры выполнить щелчок левой кнопкой мышки на узле, представляющем собой магистральную или квартальную зону сетевой воды, от которой предполагаемая к добавлению насосная станция получает тепло, затем нажать на кнопку  на панели управления записями и далее вводить значения характеристик, присущих данной насосной станции, в соответствующие поля таблицы паспортизации.

 Внимание! Добавление новой насосной станции возможно только в случае, если активным объектом СТС является магистральная или квартальная зона сетевой воды, но не котельная и не ЦТП.


Группа кнопок, размещенных в элементе Оборудование насосной, служит для паспортизации оборудования текущей насосной станции. Для редактирования и просмотра информации по оборудованию, установленном в насосной станции, следует нажать на соответствующую кнопку в ячейке элемента Оборудование насосной.

Оборудование насосной

Насосы на подающем трубопроводе

Здание насосной

Насосы на обратном трубопроводе

Токоприемники насосной

Подмешивающие насосы

Средства автоматики, регулирования, защиты
