Схема подключения тепловой сети ГВС II контура ЦТП.

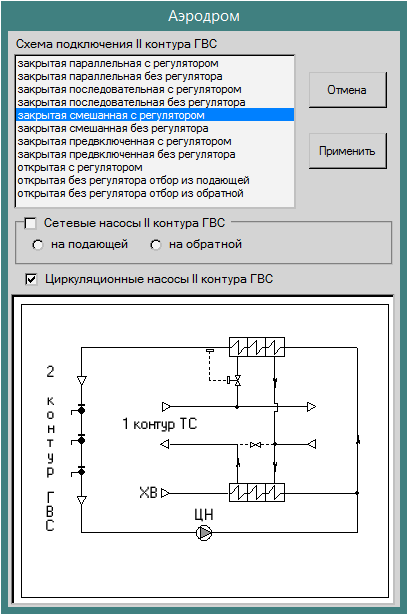

Используя данную форму, пользователь может выбрать схему подключения тепловой сети ГВС II контура, принятую на ЦТП, подлежащем паспортизации, а так же указать место установки сетевых насосов и наличие циркуляционных насосов ГВС.
Список в верхней части формы представляет перечень наименований принципиальных схем подключения тепловой сети ГВС II контура, допустимых для ЦТП. Щелчок левой кнопкой мышки на элементе списка приводит к отображению графического представления данной схемы в окне в нижней части формы.
Для указания наличия и места установки насосов, подающих воду в тепловую сеть ГВС II контура следует
- отметить галочкой флажок Сетевые насосы II контура ГВС
- отметить соответствующий переключатель для указания места установки сетевых насосов ГВС
- если на ЦТП установлены циркуляционные насосы ГВС, отметить галочкой флажок Циркуляционные насосы II контура ГВС
По завершении выбора данных, характерных для схемы ЦТП, нажмите на кнопку Применить, чтобы применить выбранные атрибуты схемы ЦТП.
