Настройка цветового фильтра для анализа термограммы

Вы можете применить к термограмме цветовой фильтр: Температурная шкала по числовым значения цвета. При этом на термограмме отмечает цветом области равных температур - изотерм.

Доступны цветовые палитры Linear и Rainbow, где цвет минимальной и максимальной температуры, а также диапазон значений температуры задаётся пользователем. В палитрах Flir Iron, Gnuplot Pm3d и GreyScale (черно-белая) – определяются согласно спецификации.

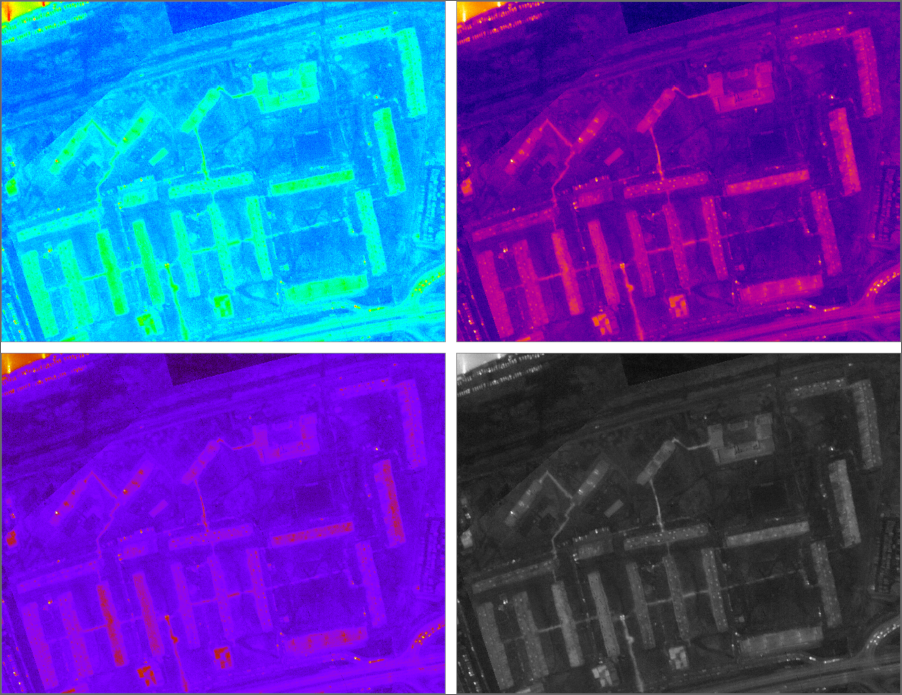

Палитры цветового фильтра

Рисунок 264. Палитры цветового фильтра


Для настройки цветового фильтра слоя термограммы следует:

  1. Выбрать меню Карта| Слои... или нажать на панели инструментов кнопку Настройка слоя.

  2. В появившемся окне Загруженные слои щелчком левой кнопки мыши выбрать слой термограммы и нажать кнопку Настройка.

    [Подсказка]Подсказка

    Панель настройки слоя возможно открыть из Рабочего места, сделав щелчок правой кнопкой мыши по названию слоя и выбрав в контекстном меню пункт Настройка.

  3. Перейти на вкладку Фильтр.

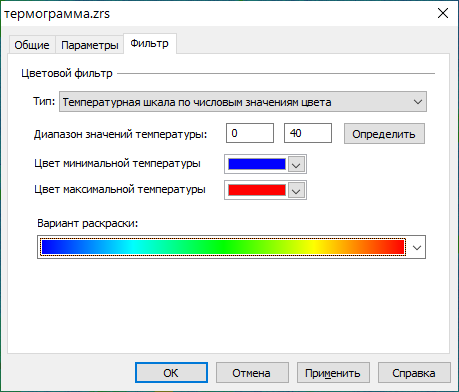

    Настройка фильтра для анализа термограммы

    Рисунок 265. Настройка фильтра для анализа термограммы


  4. Выбрать Тип цветового фильтра – Температурная шкала по числовым значениям цвета.

  5. Указать диапазон значений для минимальной и максимальной температуры. Нажмите кнопку Определить для автоматического определения диапазона температур.

  6. Выбрать один из вариантов палитры. Для палитр Linear и Rainbow задать цвет минимальной и максимальной температуры.

    Выбор палитры для цветового фильтра термограммы

    Рисунок 266. Выбор палитры для цветового фильтра термограммы


  7. Нажать ОК для сохранения настроек.
