Создание и удаление температурного графика

Для того, чтобы добавить новый температурный график в справочник, следует:

  1. Открыть справочник температурных графиков.

  2. Нажать кнопку Новый график. Откроется диалог задания названия графика.

  3. Ввести название графика и нажать кнопку ОК.

  4. Занести необходимые параметры графика, нажимая кнопку Добавить.

    [Подсказка]Подсказка

    Температурный график можно быстро заполнить исходя из расчетных температур и далее изменить его для решения своих задач. Для этого в окне создания графика нажмите кнопку Заполнить и введите в открывшемся окне параметры графика:

    Расчетные параметры температурного график

    Рисунок 494. Расчетные параметры температурного график


    На основании расчетных параметров будут рассчитаны температуры наружного воздуха Tнв и температура на выходе из источника (сетевой воды в подающем) T1.

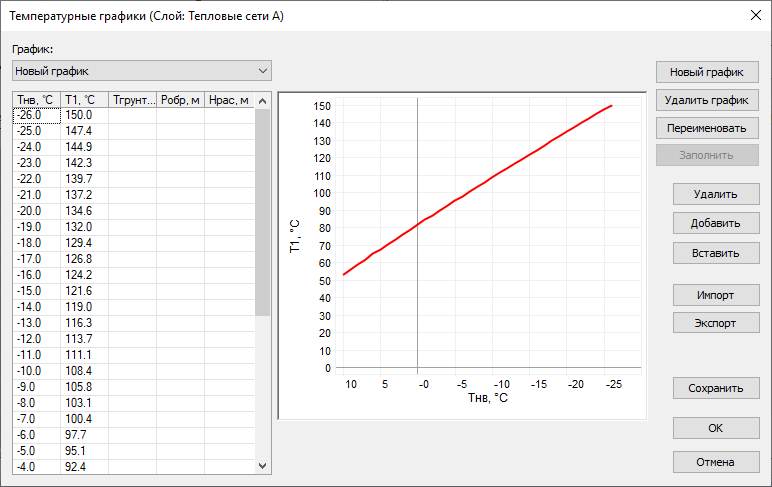

    Пример автоматического заполнения температурного графика

    Рисунок 495. Пример автоматического заполнения температурного графика


  5. После ввода всех необходимых значений, нажать на кнопку Сохранить.

    Окно «Температурный график»

    Рисунок 496. Окно «Температурный график»


  6. Для выхода из окна Температурный график нажать кнопку OK.

Удаление температурного графика

Для того чтобы удалить температурный график из справочника надо:

  1. Выбрать температурный график в справочнике;

  2. Нажать кнопку Удалить график;

  3. Нажать кнопку Сохранить.

  4. Для выхода из окна Температурный график нажать на кнопку OK.
