Расчетные схемы присоединения потребителей


Пред.		След.

	Примечание
Схемы подключения потребителей тепловой сети универсальны. Например, не указав данные по системе вентиляции (СВ), в выбранной схеме СВ рассчитываться не будет. В схемах №: 1, 2, 3, 4, 5, 6 не указав данные по системе ГВС, в выбранной схеме ГВС рассчитываться не будет. Наличие регулятора температуры ГВС, циркуляционной линии, насоса на подающей линии ГВС указывается пользователем в базе данных определенного объекта тепловой сети. Для системы отопления наличие регулятор расхода, давления в обратном трубопроводе или регулятора отопления (погодное регулирование) указывается пользователем в базе данных определенного объекта тепловой сети.

Примечание

Схемы подключения потребителей тепловой сети универсальны. Например, не указав данные по системе вентиляции (СВ), в выбранной схеме СВ рассчитываться не будет.

В схемах №: 1, 2, 3, 4, 5, 6 не указав данные по системе ГВС, в выбранной схеме ГВС рассчитываться не будет. Наличие регулятора температуры ГВС, циркуляционной линии, насоса на подающей линии ГВС указывается пользователем в базе данных определенного объекта тепловой сети.

Для системы отопления наличие регулятор расхода, давления в обратном трубопроводе или регулятора отопления (погодное регулирование) указывается пользователем в базе данных определенного объекта тепловой сети.

Схема № 1

Потребитель с открытым водоразбором на ГВС и независимым присоединением СО и СВ

Схема № 2

Потребитель с открытым водоразбором на ГВС и элеваторным присоединением СО

Схема № 3

Потребитель с открытым водоразбором на ГВС и независимым присоединением СО

Схема № 4

Потребитель с открытым водоразбором на ГВС и непосредственным присоединением СО

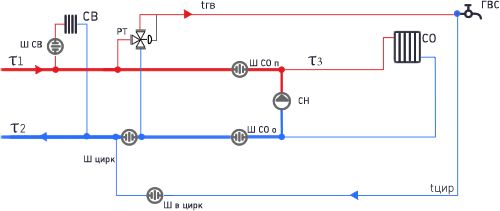

Схема № 5

Потребитель с открытым водоразбором на ГВС и насосным присоединением СО (насос на перемычке)

Схема № 6

Потребитель с открытым водоразбором на ГВС и элеваторным присоединением СО

Схема № 7

Потребитель с двухступенчатым последовательным подключением подогревателей ГВС и элеваторным присоединением СО

Схема № 8

Потребитель с двухступенчатым последовательным подключением подогревателей ГВС и независимым присоединением СО

Схема № 9

Потребитель с двухступенчатым последовательным подключением подогревателей ГВС и насосным присоединением СО и СВ

Схема № 10

Потребитель с двухступенчатым последовательным подключением подогревателей ГВС и независимым присоединением СО и СВ

Схема № 11

Потребитель с двухступенчатым последовательным подключением подогревателей ГВС и насосным присоединением СО (насос на перемычке)

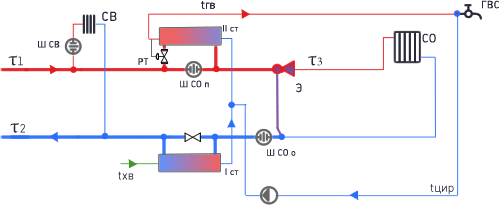

Схема № 12

Схема № 13

Потребитель с двухступенчатым смешанным подключением подогревателей ГВС и элеваторным присоединением СО

Схема № 14

Потребитель с двухступенчатым смешанным подключением подогревателей ГВС и независимым присоединением СО

Схема № 15

Потребитель с двухступенчатым смешанным подключением подогревателей ГВС и насосным присоединением СО и СВ (насос на перемычке)

Схема № 16

Потребитель с двухступенчатым смешанным подключением подогревателей ГВС и независимым присоединением СО и СВ

Схема № 17

Потребитель с двухступенчатым смешанным подключением подогревателей ГВС и насосным присоединением СО

Схема № 18

Потребитель с двухступенчатым смешанным подключением подогревателей ГВС и элеваторным присоединением СО

Схема № 19

Потребитель с параллельным подключением подогревателей ГВС и элеваторным присоединением СО

Схема № 20

Потребитель с параллельным подключением подогревателей ГВС и независимым присоединением СО

Схема № 21

Потребитель с параллельным подключением подогревателей ГВС и насосным присоединением СО и СВ (насос на перемычке)

Схема № 22

Потребитель с параллельным подключением подогревателей ГВС и независимым присоединением СО и СВ

Схема № 23

Потребитель с параллельным подключением подогревателя ГВС и насосным присоединением СО (насос на перемычке)

Схема № 24

Потребитель с параллельным подключением подогревателя ГВС и элеваторным присоединением СО

Схема № 25

Потребитель с вентиляционной нагрузкой

Схема № 26

Потребитель с открытым водоразбором и циркуляционной линией

Схема № 27

Потребитель с подогревателями ГВС

Схема № 28

Потребитель с параллельным подключением подогревателя ГВС и непосредственным присоединением СО

Схема № 29

Потребитель с последовательным подключением подогревателя ГВС и элеваторном присоединением СО

Схема № 30

Потребитель с последовательным подключением подогревателя ГВС и насосным присоединением СО (насос на перемычке)

Схема № 31

Потребитель с последовательным подключением подогревателя ГВС и независимым присоединением СО и СВ.

Схема № 32

Потребитель с двухступенчатым смешанным подключением подогревателей ГВС и непосредственным присоединением СО

Схема № 33

Потребитель с двухступенчатым последовательным подключением подогревателей ГВС и непосредственным присоединением СО

Схема № 34

Потребитель с двухступенчатым смешанным подключением подогревателей ГВС

Схема № 35

Потребитель с последовательным подключением подогревателя ГВС и непосредственным присоединением СО

Схема № 36

Потребитель с открытым водоразбором на ГВС и насосным присоединением СО (насос на подающем трубопроводе)

Схема № 37

Потребитель с открытым водоразбором на ГВС и насосным присоединением СО (насос на обратном трубопроводе)

Схема № 38

Потребитель с параллельным подключением подогревателей ГВС и насосным присоединением СО (насос на подающем трубопроводе)

Схема № 39

Потребитель с параллельным подключением подогревателей ГВС и насосным присоединением СО (насос на обратном трубопроводе)

Схема № 40

Потребитель с двухступенчатым смешанным подключением подогревателей ГВС и насосным присоединением СО (насос на подающем трубопроводе)

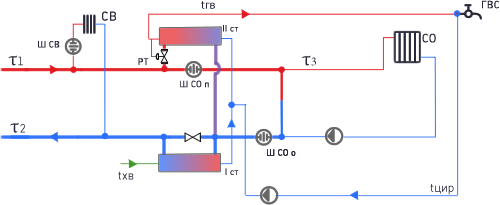

Схема № 41

Потребитель с двухступенчатым смешанным подключением подогревателей ГВС и насосным присоединением СО (насос на обратном трубопроводе)

Схема № 42

Потребитель с двухступенчатым последовательным подключением подогревателей ГВС и насосным присоединением СО (насос на подающем трубопроводе)

Схема № 43

Потребитель с двухступенчатым последовательным подключением подогревателей ГВС и насосным присоединением СО (насос на обратном трубопроводе)

Схема № 44

Подключение потребителя к обратному трубопроводу.

Поверхность нагрева системы отопления здания в данном случае должна быть определена не исходя из общепринятых 95°С, а по температуре в обратном трубопроводе 70°С. Циркуляционный насос должен компенсировать потери в системе отопления при расчетном расходе.

Схема № 45

Потребитель с непосредственным присоединением СО

Схема № 46

Потребитель с открытым водоразбором на ГВС

Схема № 47

Потребитель с открытым водоразбором на ГВС и насосным присоединением СО (насос на перемычке). Система вентиляции после насосного узла смешения.

Схема № 48

Потребитель с открытым водоразбором на ГВС с подмесом из обратки: на перемычке установлен регулятор температуры и насос, которые в связке поддерживают необходимую температуру на ГВС.

Схема № 49

Потребитель с системой вентиляции после насосного узла смешения.
