Ввод узловых объектов сети

Если использовать первый способ, то последовательность действий должна быть следующей:

  1. Включить режим редактирования слоя .

  2. Нажать кнопку выбор типа и в открывшемся списке выбрать режим источника Работа:

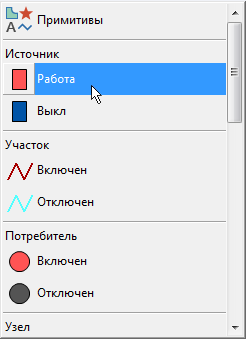

    Выбор режима источника

    Рисунок 37. Выбор режима источника


  3. Сделать щелчок левой кнопкой мыши в том месте карты, где будет установлен источник.

    Ввод источника

    Рисунок 38. Ввод источника


  4. Нажать кнопку выбор типа и в выпадающем списке выбрать режим узла Простой узел.

  5. Сделать щелчок левой кнопкой мыши в том месте карты, где будет узел:

    Ввод узла

    Рисунок 39. Ввод узла


  6. Далее нажать кнопку выбор типа и в открывающемся списке выбрать режим задвижки Открыта.

  7. Сделать щелчок левой кнопкой мыши в том месте карты, где будет изображена задвижка:

    Ввод задвижки

    Рисунок 40. Ввод задвижки


  8. Нажать кнопку выбор типа и в открывшемся списке выбрать режим потребителя Включен.

  9. Сделать щелчок левой кнопкой мыши в том месте карты, где будет потребитель.

    Ввод потребителя

    Рисунок 41. Ввод потребителя


  10. Нажать кнопку выбор типа и в открывающемся списке выбрать режим участка Включен.

  11. Щелкнуть левой кнопкой мыши в центр источника, «зацепившись» за него.

  12. Сделать двойной щелчок по колодцу для соединения его с источником.

  13. Аналогичным образом соединить оставшиеся элементы:

    Ввод оставшихся элементов

    Рисунок 42. Ввод оставшихся элементов


[Предупреждение]Предупреждение

Устанавливать таким образом объекты на уже нарисованные участки сети нельзя. Их следует вставлять объекты только в режиме Узлы .
