Настройка параметров тега OPC
Выделите тег\узел OPC в дереве объектов, его параметры отобразятся в правой части окна.

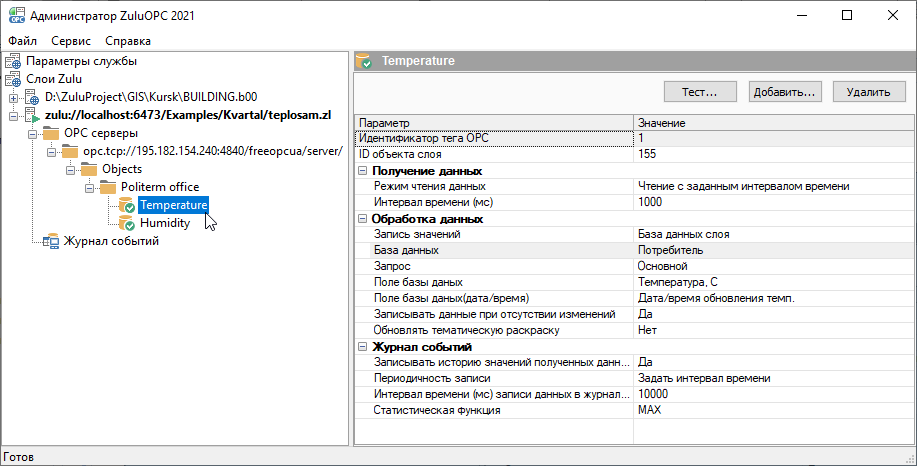

Рисунок 17. Параметры OPC-тега
Параметры подключенного тега узла содержат следующие настройки:
-
Идентификатор тега OPC— уникальный номер тега\узла. Назначается системой автоматически. -
ID объекта слоя— уникальный номер SYS (ID) объекта из слоя ZuluGIS, с который осуществляется связь. Указывается с помощью плагина ZuluOPC, выделяя объект на карте.
Получение данных:
-
Режим чтения данных:-
Подписка на изменения — в этом случае служба будет самостоятельно следить за изменениями значений.
-
Чтение с заданным интервалом времени — данные будут запрашиваться с определённым промежутком времени, указанным в поле
Интервал времени (мс).
-
-
Интервал времени (мс)— указывается в миллисекундах период обновления данных. Используется, когда режим чтения указан с заданным интервалом.
Обработка данных:
-
Запись значений— база данных слоя. -
База данных— отображается база данных, в которую происходит запись. -
Запрос— указывается запрос из выбранной базы данных. -
Поле базы данных— поле базы данных, в которое происходит запись выбранного тега OPC. -
Поле базы данных (дата/время)— поле базы данных, в которое происходит запись timestamp (штамп серверного времени) для данного значения тега. -
Записывать данные при отсутствии изменений— при включении данной опции, значения будут принудительно перезаписываться, даже при отсутствии изменений. -
Обновлять тематическую раскраску— следует ли обновлять тематическую раскраску у объекта, при изменении значения.
Журнал событий
Для каждого тега (и для каждого элемента массива, если тег содержит массив значений) можно включить запись в журнал событий. Также можно задать периодичность записи и параметры записи в журнал.
-
Записывать историю значений при получении данных — включает или отключает запись истории значений для данного тега.
-
Периодичность записи — позволяет выбрать один из способов
-
При получении данных— в журнал пишутся все данные по мере их поступления. -
Задать интервал времени— в журнал пишутся итоговые данные за указанный период. При этом можно задать, какую статистику писать: MIN, MAX, AVG или только последнее поступившее значение (функция выбирается в поле Статистическая функция). Значение будет записываться в поле дополнительной информации.Поле дополнительной информации следует самостоятельно добавить в базу данных журнала и указать его в настройках Администратора ZuluOPC (можно вручную отредактировать базу данных или указать при создании новой базы). В это поле записывается статистическая функция, которая используется обработки значений.
Время указывается в миллисекундах в поле
Интервал времени (мс) записи данных в журнал событий![[Подсказка]](images/admon/tip.png)
Подсказка Интервал времени записи в журнал не меньше заданного в настройках значения и кратен интервалу, с которым приходят новые значения тегов. То есть запись в журнал происходит после того, как приходит очередное новое значение и прошел нужный интервал времени после последней записи в журнал.
-
