Запуск расчёта

[Предупреждение]Предупреждение

Перед выполнением расчета следует проверить справляется ли сеть с текущими нагрузками, выполнив поверочный расчет.

Для задания ограничения на возможности источника, в базе данных источника предусмотрено поле Максимальный расход, м3/ч. Для добавления поля в базу источника следует Обновить таблицы для стационарных задач.

Для запуска расчета резерва пропускной способности:

  1. Выполните команду главного меню Задачи|ZuluHydro или нажмите на панели инструментов кнопку . Откроется окно гидравлических расчетов.

  2. Перейдите на вкладку Резерв сети.

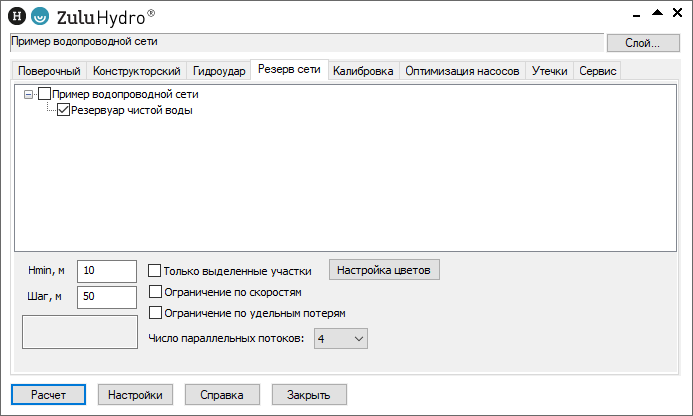

    Вкладка Резерв сети

    Рисунок 212. Вкладка Резерв сети


  3. Нажмите кнопку Слой..., выберите слой рассчитываемой водопроводной сети и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

    Окно выбора слоя

    Рисунок 213. Окно выбора слоя


  4. Отметьте источник, для которого будет производиться расчет, установив флажок рядом с названием источника.

  5. Для расчёта не всей сети, а выделенного фрагмента - установите опцию Только выделенные участки.

  6. Для задания ограничения по скорости внесите значение в поле конструкторского расчёта Оптимальная скорость (конструкторский), м/с, Vopt.

    Для задания ограничения по удельным потерям внесите значение в поле конструкторского расчёта Удельные линейные потери конструкторский), мм/м, dHud_con.

    [Подсказка]Подсказка

    Возможно использовать одновременно два ограничения: по скоростям и по потерям.

  7. Чтобы сократить время выполнения расчета резерва, вы можете выбрать на панели расчета в списке Число параллельных потоков максимальное количество потоков выполнения (threads). Доступное количество потоков зависит от характеристик процессора CPU.

  8. В панели расчёта укажите параметры расчёта:

    • Hmin, м - минимально необходимый напор в точках подключения.

    • Шаг, м - расстояние между расчётными точками.

  9. Нажмите кнопку Настройка цветов чтобы настроить цвета отображения в зависимости от значения величины подключаемого расхода.

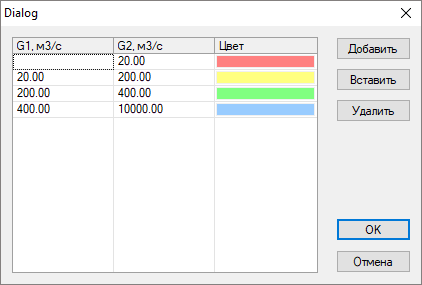

    Настройка диапазонов и цветов отображения

    Рисунок 214. Настройка диапазонов и цветов отображения


  10. Нажмите кнопку Расчёт, откроется окно, где следует указать слой для записи результатов. В строке Имя файла введите имя файла латинскими символами и нажмите кнопку Сохранить.

    [Предупреждение]Предупреждение

    Если будет выбрано имя файла уже существующего слоя, то в результате создания нового слоя существующий слой будет уничтожен, а вместо него создастся новый.

  11. Во время выполнения расчета на панели расчёта ZuluHydro будет отображаться процент выполнения расчёта.

    В протоколе расчета (окно сообщения в нижней части окна) будет последовательно выводится информация о каждой точке подключения, на каком она участке, в каком месте и значение максимально возможного расхода, для подключения к этой точке.

    После окончания расчёта слой с результатами добавится в карту.

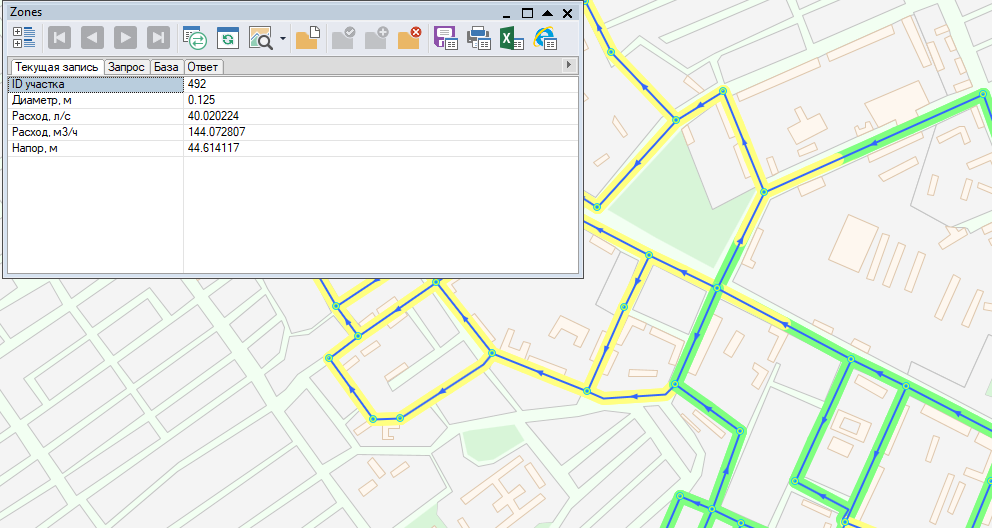

Слой с результатами расчёта

Рисунок 215. Слой с результатами расчёта
