Как выполнить поверочный расчет
-
Выберите в меню пункт или на панели инструментов нажмите кнопку
. Появится диалоговое окно гидравлических расчетов
систем водоснабжения. -

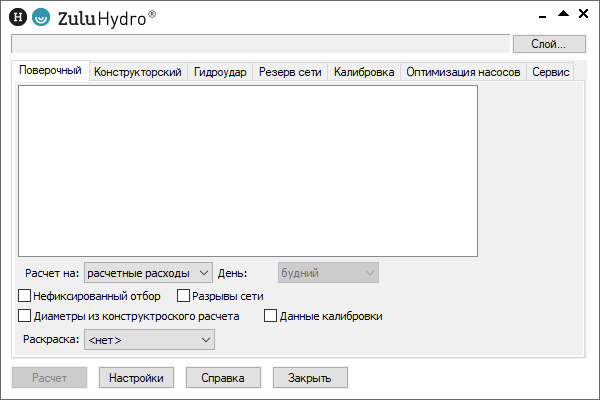

В окне расчетов нажмите кнопку .
Рисунок 7. Панель расчетов
-

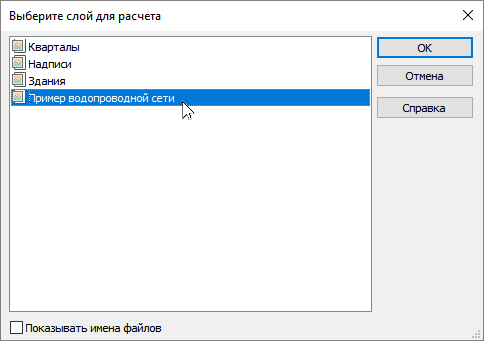

В появившемся окне выбора объекта выберите слой для которого будут проводиться расчеты. В данном примере это должен быть слой с названием Пример водопроводной сети. Нажмите кнопку .
Рисунок 8. Выбор слоя для расчета
-

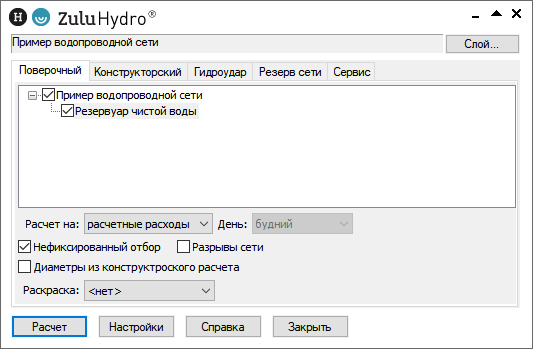

Для запуска поверочного расчета нажмите кнопку .
Рисунок 9. Панель расчетов
Система выполнит расчет выбранной сети и заполнит результаты расчета в таблицы для каждого типа устройств водопроводной сети. Окно сообщений будет информировать о ходе выполнения расчетов.
