Включить режим редактирования слоя .

Нажать кнопку выбор типа и в открывшемся списке выбрать режим источника водоснабжения Источник (то есть включен):

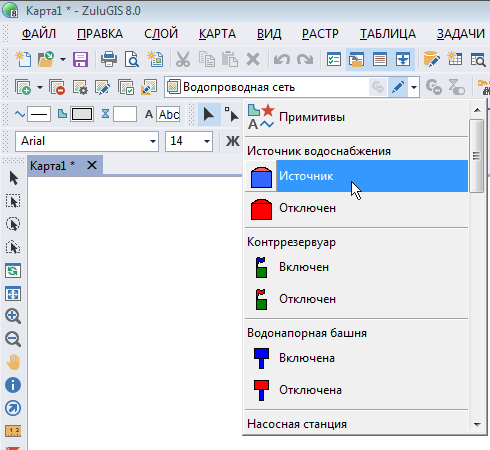

Рисунок 89. Выбор режима источника

Сделать щелчок левой кнопкой мыши в том месте карты, где будет установлен источник.

Рисунок 90. Ввод источника

Нажать кнопку выбор типа и в выпадающем списке выбрать режим узла Водопроводный колодец.

Сделать щелчок левой кнопкой мыши в том месте карты, где будет колодец:

Рисунок 91. Ввод колодца

Далее нажать кнопку выбор типа и в открывающемся списке выбрать режим насосной станции Включена.

Сделать щелчок левой кнопкой мыши в том месте карты, где будет изображена насосная станция:

Рисунок 92. Ввод насосной станции

Нажать кнопку выбор типа и в открывшемся списке выбрать режим потребителя Включен.

Сделать щелчок левой кнопкой мыши в том месте карты, где будет потребитель.

Рисунок 93. Ввод потребителя

Нажать кнопку выбор типа и в открывающемся списке выбрать режим участка Включен.

Щелкнуть левой кнопкой мыши в центр источника, «зацепившись» за него.

Сделать двойной щелчок по водопроводному колодцу для соединения его с источником.

Аналогичным образом соединить оставшиеся элементы:

Рисунок 94. Ввод оставшихся элементов
