Смена типа или режима объекта

В процессе работы может возникнуть необходимость изменить один объект сети на другой, или изменить режим его работы. Например, превратить узел в водопроводный колодец или сменить режим участка на Отключен.

Для смены типа/режима объекта нужно:

  1. Войти в режим выделения объектов, нажав на панели инструментов кнопку .

  2. Установить курсор на объект и сделать двойной щелчок левой клавишей мыши. На экране появится диалог Смена режима:

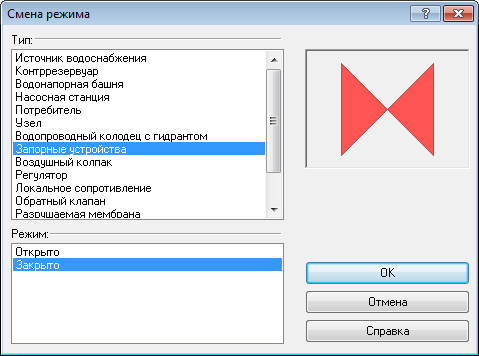

    Смена режима для узлового объекта

    Рисунок 104. Смена режима для узлового объекта


  3. В верхней части окна в разделе Тип выбрать тип объекта. Например, Задвижка.

  4. В нижней части окна в разделе Режим выбрать режим для объекта. Например, Закрыта.

  5. Нажать кнопку OK для сохранения изменений и выхода. Для отказа от изменений нажать кнопку Отмена.

[Примечание]Примечание

Опция Сменить направление появляется только если изменяемый объект - участок. Выбор данной опции и нажатие кнопки ОК изменяет направление ввода участка на противоположное, то есть изменяет направление стрелки.
