Поиск участков без узлов

Используя данную функцию возможно найти участки сети, которые как бы «повисли», то есть не имеют в начале или конце узлового объекта. Такие участки могут появиться либо после экспорта данных и дальнейшего преобразования их в сеть, либо при неправильном редактировании сети.

Для поиска участков без узлов надо:

  1. Сделать редактируемым слой, в котором будет производиться поиск.

  2. Нажать кнопку Инструменты анализа сети на странице карты.

  3. В появившемся меню выбрать пункт Участки без узлов.

    Если такие участки будут найдены, то они окрасятся на карте цветом и выведены в списке в соответствующем окне. При выделении участка в списке объект, к которому относится запись замигает и произойдет перестроение карты таким образом, чтобы объект был в центре экрана.

    Поиск участков без узлов

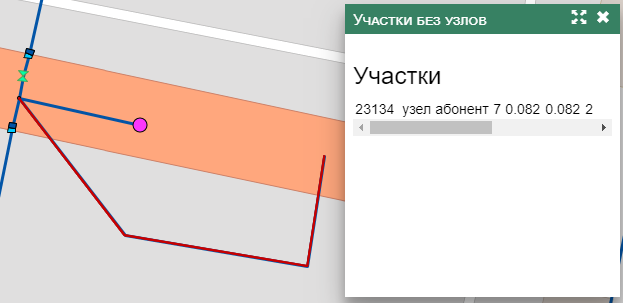

    Рисунок 47. Поиск участков без узлов


    В случае отсутствия таких участков будет выведено соответствующее сообщение.
