Исключение (удаление) объекта с нанесенной сети (объединение последовательно соединенных участков)

Если два участка сети имеют общий объект, который связан только с этими участками, то этот узловой объект можно исключить таким образом, что участки связанные с ним участка объединятся в один, а на месте удаленного узла будет точка поворота объединенного участка.

В отличие от простого удаления, при котором концы участков «повисают», в этом случае, несмотря на изменение топологии (сеть уменьшается на один узел и одно ребро), связность сети при этом не нарушается.

Для объединения участков с общим узлом:

  1. Включите режим редактирования слоя.

  2. Переместите карту таким образом, чтобы красный крестик в центре экрана () находился на удаляемом объекте.

  3. Коснитесь пальцем экрана и удерживайте некоторое время, объект выделится.

  4. Нажмите кнопку .

  5. Появится сообщение: Вы действительно хотите исключить этот элемент из сети? Откат операции будет невозможен. Для подтверждения удаления нажмите кнопку ОК.

    [Примечание]Примечание

    В том случае, если исключаемый объект соединен больше чем с двумя участками или он является начальным/конечным объектом участка то исключение будет невозможно. Появится сообщение Исключение объекта не удалось. Такие объекты удаляются другим способом. Но надо понимать, что при данном варианте удаления возможно потерять связанность сети.

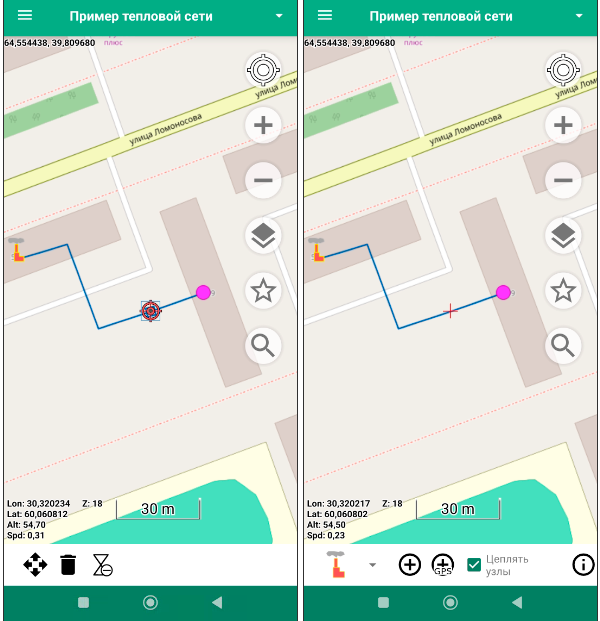

    Удаление объекта с существующей сети

    Рисунок 135. Удаление объекта с существующей сети


Для выхода из режима редактирования нажмите кнопку .
