Изменение внешнего вида символов газопроводной сети

Для изменения внешнего вида объекта газопроводной сети следует:

  1. В окне Структура слоя () в дереве Типы и режимы щелчком левой кнопкой мыши выделить режим, для редактирования, например Потребитель:

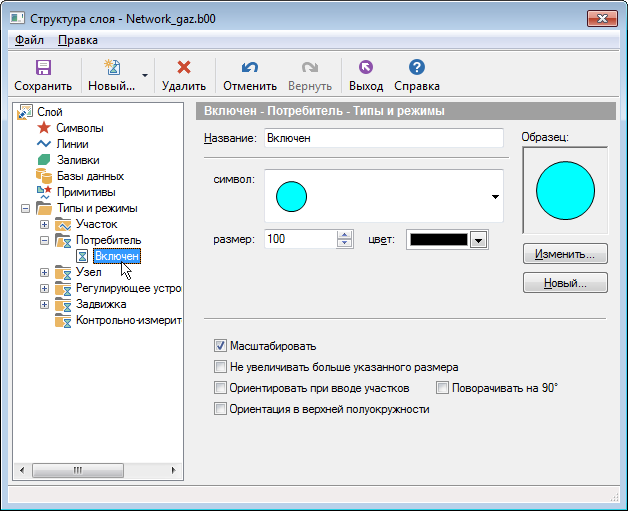

    Изменение внешнего вида объекта газопроводной сети

    Рисунок 38. Изменение внешнего вида объекта газопроводной сети


  2. Нажать кнопку Изменить. На экране появится редактор символов:

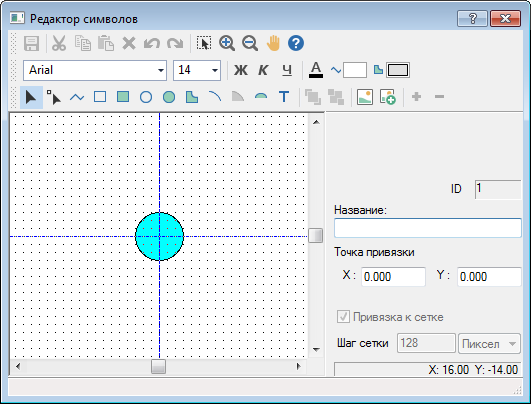

    Окно редактора символов

    Рисунок 39. Окно редактора символов


  3. В редакторе символов нарисовать новое изображение объекта.

  4. Нажать кнопку Сохранить и закрыть редактор.

  5. При необходимости в строке Размер задать необходимый размер.

  6. Для сохранения структуры слоя нажать кнопку Сохранить.

[Примечание]Примечание

Подробнее о работе в редакторе символов можно узнать в справке по ZuluGIS раздел Создание и редактирование графического символа объекта. Редактор символов (http://politerm.com.ru/zuludoc/struct_symbols.htm#_struct_symbol_edit).
