Ввод узловых объектов сети

Если использовать первый способ, то последовательность действий должна быть следующей:

  1. Включить режим редактирования слоя .

  2. Нажать кнопку выбор типа и в открывшемся списке выбрать режим регулирующего устройства ГРС:

    Выбор режима регулирующего устройства

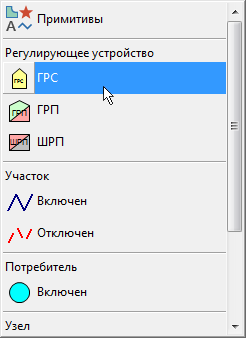

    Рисунок 48. Выбор режима регулирующего устройства


  3. Сделать щелчок левой кнопкой мыши в том месте карты, где будет установлен ГРС.

    Ввод ГРС

    Рисунок 49. Ввод ГРС


  4. Нажать кнопку выбор типа и в выпадающем списке выбрать режим узла Колодец на газопроводе.

  5. Сделать щелчок левой кнопкой мыши в том месте карты, где будет колодец:

    Ввод колодца

    Рисунок 50. Ввод колодца


  6. Далее нажать кнопку выбор типа и в открывающемся списке выбрать режим задвижки Открыта.

  7. Сделать щелчок левой кнопкой мыши в том месте карты, где будет изображена задвижка:

    Ввод задвижки

    Рисунок 51. Ввод задвижки


  8. Нажать кнопку выбор типа и в открывшемся списке выбрать режим потребителя Включен.

  9. Сделать щелчок левой кнопкой мыши в том месте карты, где будет потребитель.

    Ввод потребителя

    Рисунок 52. Ввод потребителя


  10. Нажать кнопку выбор типа и в открывающемся списке выбрать режим участка Включен.

  11. Щелкнуть левой кнопкой мыши в центр источника, «зацепившись» за него.

  12. Сделать двойной щелчок по колодцу для соединения его с источником.

  13. Аналогичным образом соединить оставшиеся элементы:

    Ввод оставшихся элементов

    Рисунок 53. Ввод оставшихся элементов


[Предупреждение]Предупреждение

Устанавливать таким образом объекты на уже нарисованные участки сети нельзя. Их следует вставлять объекты только в режиме Узлы .
