Пример конструкторского расчета

Для примера будет использована сеть Пример сети высокого и среднего давления, которую можно загрузить через меню Меню Пуск/Zulu 8.0/Газоснабжение/Пример сети высокого и среднего давления.

Пример проведения расчета:

  1. Выберите команду главного меню Задачи|ZuluGaz или нажмите на панели инструментов . Откроется диалог гидравлических расчетов. Выберите вкладку Конструкторский.

    Вкладка Конструкторский

    Рисунок 112. Вкладка Конструкторский


  2. Нажмите кнопку Слой.., в открывшемся диалоге выберите слой рассчитываемой газопроводной сети и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

    Диалог выбора слоя

    Рисунок 113. Диалог выбора слоя


  3. В режиме выделить выберите участок газопроводной сети, для подсети которого будет производиться конструкторский расчет. Выбор производится нажатием на него левой кнопкой мыши, при этом выделенный участок замигает. В случае если объект не выделяется (слой не активный), следует повторить выделение удерживая нажатыми клавиши Ctrl+Shift. Расчет будет производиться для всех участков, расположенных в той же подсети, где и выделенный участок.

    Выделение участка

    Рисунок 114. Выделение участка


  4. На панели Конструкторского расчета нажмите кнопку Выбрать подсеть.

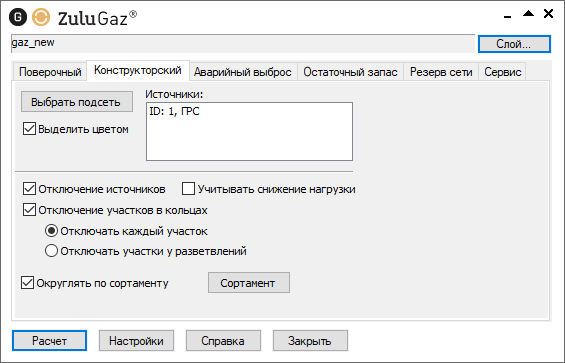

    Выбор участка подключения

    Рисунок 115. Выбор участка подключения


    Если включена опция Выделить цветом то:

    • участки участвующие в расчете будут выделены цветом;

    • отключаемые участки в кольцах будут окрашены красным цветом;

    • участки, не попавшие в выборку - останутся без изменений.

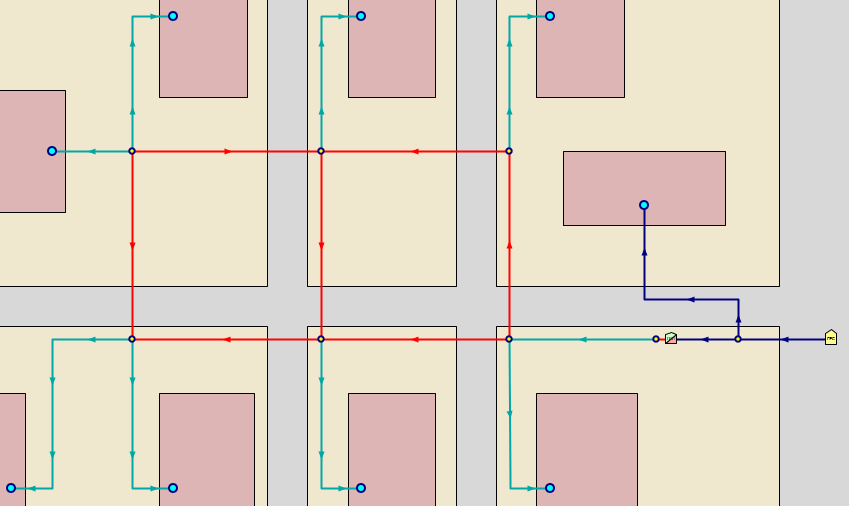

    Выделение сети цветом

    Рисунок 116. Выделение сети цветом


  5. Установите параметры проведения конструкторского расчёта:

    • Включите опцию Округлять по сортаменту - в этом случае диаметры будут подобраны в соответствии со справочником по трубам. При отключении данной опции диаметры будут вычисляться быстрее, но без соответствия сортаменту Сортаменту.

    • Если необходимо, установить опцию учитывать Отключение источников - при включении данной опции, диаметры будут подбираться с учётом отключения источников (ГРС, ГРПС и т.д.).

    • Для подбора диаметров с учётом отключений в кольцах, выберите способ Отключение участков в кольцах:

      • Отключать каждый участок - в этом случае будет отключаться каждый участок в кольце.

      • Отключать участки у разветвлений - при этом способе расчёта, будут отключаться только начальные участки у основных разветвлений (время выполнения расчёта сокращается).

  6. Нажмите кнопку Расчет. После проведения расчёта, результаты можно просмотреть, открыв окно семантической информации по рассчитанным участкам трубопроводов (поле Расчетный диаметр, м).

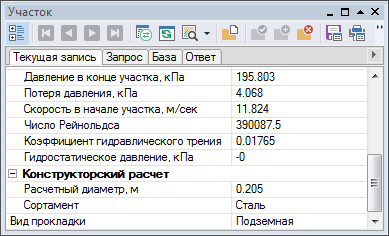

    Просмотр результатов конструкторского расчета

    Рисунок 117. Просмотр результатов конструкторского расчета
