Автоматическое занесение ID начала и конца участков

ZuluGaz позволяет автоматически заполнить ID (SYS) начала и конца участка газовой сети сразу для всех объектов слоя. В результате в базе данных по участкам в соответствующие поля будут записаны ID начального узла, из которого "выходит" участок и ID конечного узла.

Для автоматического заполнения ID начала и конца участков сети:

  1. Выберите команду главного меню Задачи|ZuluGaz или нажмите кнопку на панели инструментов.

  2. Выберите слой газовой сети из списка, нажав кнопку Слой....

  3. На панели расчетов ZuluGaz перейдите на вкладку Сервис.

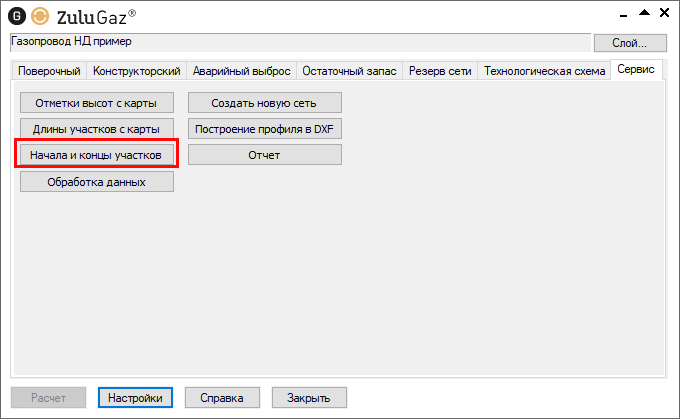

    Вкладка Сервис

    Рисунок 244. Вкладка Сервис


  4. Нажмите кнопку Начала и концы участков.

    В результате по всем участкам будут заполнены поля Begin_node и End_node (а также Наименование начала участка и Наименование конца участка для всех участков).

[Важно]Важно

При повторном выполнении данной операции, происходит перезапись полей с результатами.

Если полей для записи результатов в базе данных нет, то их следует добавить самостоятельно и настроить в модели расчетов. Например, в базу данных по объекту Участок добавьте поля Begin_node - ID начала участка и End_node - ID конца участка. Тип полей: Вещественное:

  1. Открыть окно семантической информации по слою, которому в базу данных надо добавить поля (кнопка ).

  2. Сделать щелчок правой кнопкой мыши в области окна, из появившегося контекстного меню выбрать пункт Добавить поле.

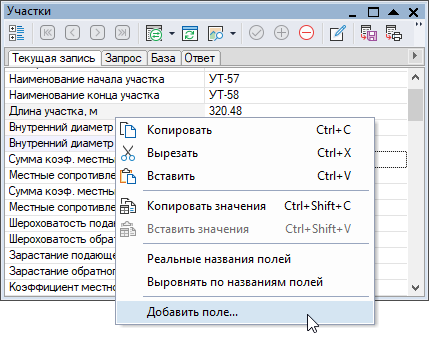

    Окно семантической информации

    Рисунок 245. Окно семантической информации


  3. В появившемся диалоге задать:

    • в строке Имя - имя для нового поля таблицы;

    • в строке Пользовательское имя - пользовательское имя для нового поля;

    • из списка Тип поля выбрать тип для создаваемого поля Вещественное.

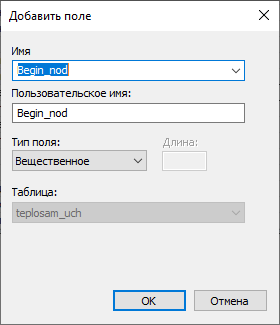

    Окно добавления поля

    Рисунок 246. Окно добавления поля


  4. Нажать кнопку ОК.

  5. Аналогичным способом добавить еще одно поле.

    В результате проделанных действий в базу данных по участкам будут добавлены новые поля (в конец списка).

  6. Далее следует настроить новые поля для расчетной модели. Выберите команду главного меню Задачи|ZuluGaz или нажмите кнопку на панели инструментов.

  7. Выберите слой газовой сети из списка, нажав кнопку Слой....

  8. Настройте добавленные поля в модели слоя:

    1. На панели расчетов ZuluGaz нажмите кнопку Настройки и перейдите на вкладку Данные.

    2. Выберите в списке объектов участок и нажмите кнопку Поля.

    3. В появившемся окне установите для полей ID начального узла и ID конечного узла соответствие с полями добавленными ранее, используя ... или кнопку Задать.

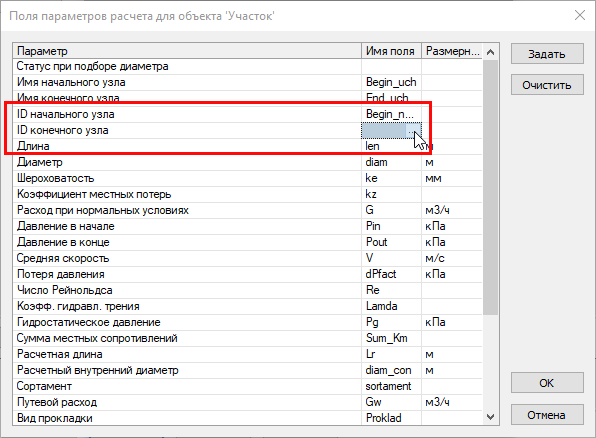

      Настройка полей объектов

      Рисунок 247. Настройка полей объектов


  9. Нажмите ОК и вернитесь на панель расчетов ZuluGaz.
