Для перевода диалога в режим обрезки границ растра, нажмите кнопку в его левом верхнем углу.
Рисунок 97. Режим обрезки границ растра диалога привязки
Обрезка растра выполняется путем задания границы отображаемой части растра. Точки растра находящиеся внутри границы отображаются, точки снаружи – скрываются. При этом физического изменения растра не производится, и скрываемые части растра всегда могут быть отображены редактированием границы растра.

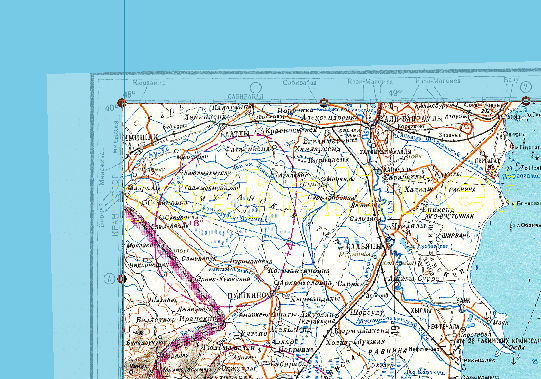

Рисунок 98. Обрезка границы растра
Граница отображаемой части растра формируется в виде многоугольника, данные точек которого хранятся в таблице, расположенной под строкой Система координат. Таблица состоит из двух столбцов: x и y, с координатами точек границы растра по горизонтали и вертикали (координаты даются в пикселях растра).
Предусмотрено два способа задания границы: ручной, и по точками привязки.
При ручном способе задания:
Точки границы указываются на растре с помощью мыши. Перед началом ручного задания точек границы не должно быть задано ни одной точки границы (таблица точек должна быть пустой);
Для задания границы, щелкните левой кнопкой мыши в точке растра, в которой должна располагаться первая точка границы, затем в точке второй точки границы и так далее, пока не будут нанесены все точки границы. В процессе нанесения точек границы, области растра, отсекаемые границей, отображаются более бледным цветом;
Все точки границы должны быть нанесены за один заход, в последствии добавлять новые точки нельзя, можно только редактировать и удалять существующие, можно также удалить все точки границы и нанести их заново.
При задании точек границы по точкам привязки:
Точки границы задаются автоматически, в соответствии с заданными для растра точками привязки, причем расположение точек границы необязательно совпадает расположением точек привязки, а интерполируется с учетом используемой проекции и системы координат. Для создания границы по точкам привязки нажмите кнопку По привязке диалога.
После нанесения точек границы, их положения можно отредактировать, выполнять это можно либо простым перетаскиванием точек мышью в подходящее положение, либо заданием точных координат точки (в пикселях растра) в таблице.
При необходимости удалить точку границы, выберите ее строку в таблице (либо щелкните по точке на растре) и нажмите кнопку
, справа от таблицы. Для удаления всех точек в таблице нажмите кнопку .
